ABB V18311H-182210100 I/P-signaalomzetter

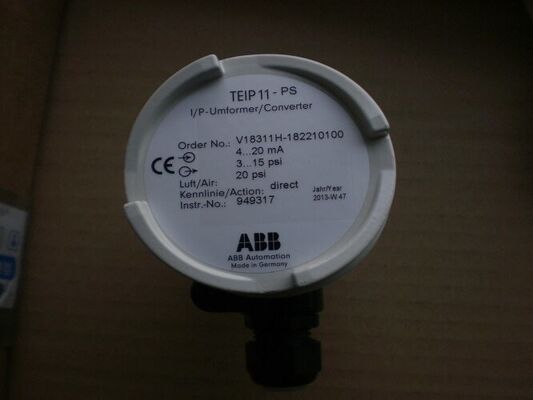

De ABB V18311H-182210100 is een stroom-naar-pneumatische (I/P) signaalomvormer uit de TEIP11-PS-serie, ontworpen voor industriële procesbesturingstoepassingen. Het zet een standaard elektrisch ingangssignaal van 4-20 mA om in een proportionele pneumatische uitgangsdruk van 3-15 psi, waardoor nauwkeurige bediening van pneumatische actuatoren, kleppen en klepstandstellers mogelijk is.

Belangrijkste kenmerken

• Signaalconversie:Converteert 4-20mA DC-ingang naar 3-15psi pneumatische uitgang

• Robuuste constructie:​ Aluminium behuizing met beschermingsgraad IP65

• HART-communicatie:​ Ondersteunt HART-protocol voor configuratie en diagnostiek

• Breed temperatuurbereik:​ Werkt van -40°C tot +85°C

• Compact ontwerp:​ Ruimtebesparend voor paneel- of veldmontage

Technische specificaties

Interpretatie van modelnummer (V18311H-182210100)

• V18311H:​ Serie-identificatie voor TEIP11-PS I/P-converters

• 1:​ Explosiebeveiligingsoptie (1 = zonder explosiebeveiliging)

• 8:​ Behuizingstype (8 = aluminium veldbehuizing, IP65)

• 2:​ Ingangssignaal (2 = 4-20mA)

• 2:​ Uitgangssignaal (2 = 3-15 psi)

• 10:​ Kenmerk (10 = directe actie)

• 1:​ Omgevingstemperatuur (1 = -40°C tot +85°C)

• 0:​ Kleuroptie (0 = standaard)

• 0:​ OEM-versie (0 = standaard)

Typische toepassingen

• Regelklepstandstellers in de procesindustrie

• Pneumatische actuatorbesturingssystemen

• Drukregeling in chemische en petrochemische fabrieken

• HVAC-regelsystemen

• Water- en afvalwaterzuivering

Belangrijke selectie- en installatie-opmerkingen

1. Kwaliteit luchttoevoer:​ Vereist schone, droge instrumentlucht, vrij van olie en vocht (ISO 8573-1 Klasse 3 of beter).

2. Leveringsdruk:​ Moet voor een goede werking op 1,4 ± 0,1 bar (20 ± 1,5 psi) worden gehouden.

3. Bedrading:​ Gebruik een afgeschermde, getwiste kabel voor het 4-20 mA-signaal om interferentie door elektrische ruis te minimaliseren.

4. Configuratie:​ Mogelijk is HART-communicator of configuratiesoftware vereist voor de initiële installatie (karakteristieke curve, nul-/span-aanpassing).

5. Montage:Zorg voor een goede oriëntatie en toegankelijkheid voor onderhoud. Vermijd montage op plaatsen met overmatige trillingen of extreme temperaturen.

Opmerking: Specificaties zijn gebaseerd op de gegevens uit de TEIP11-PS-serie. De exacte configuratie voor dit specifieke modelnummer kan extra opties bevatten. Raadpleeg de ambtenaar voor volledige technische gegevens, maattekeningen en installatierichtlijnenABB TEIP11-PS Technische handleiding​ of gebruik de ABB Device Viewer-tool.
