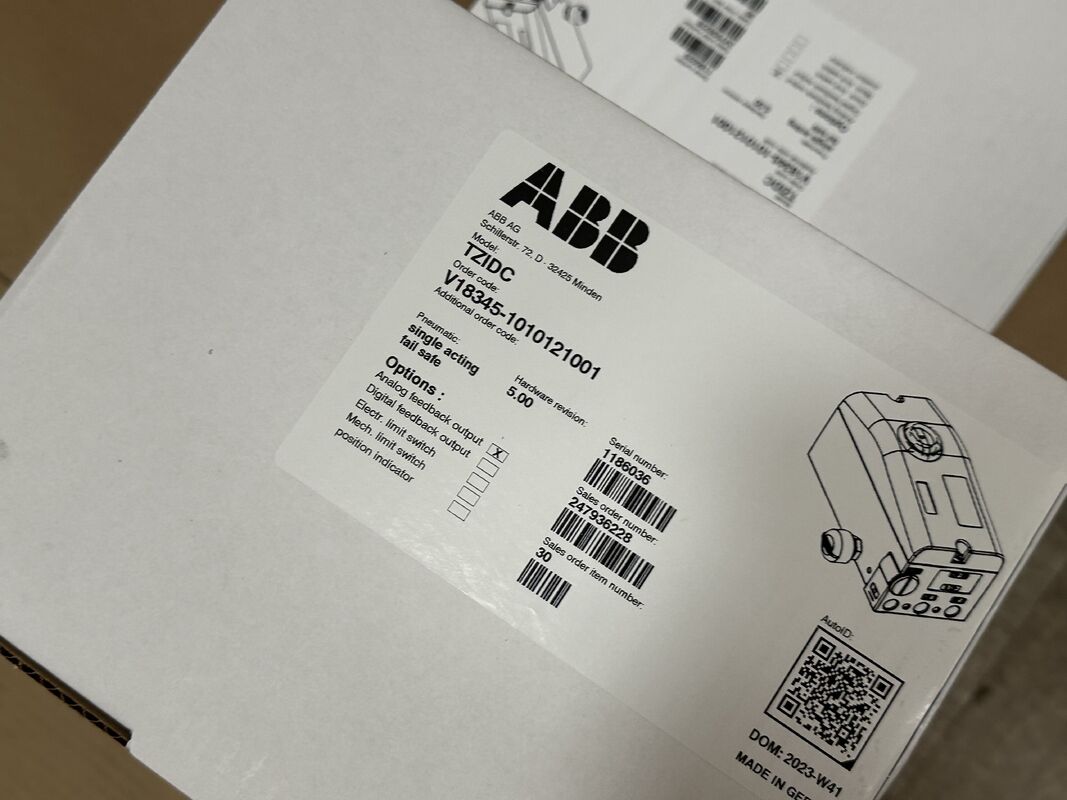

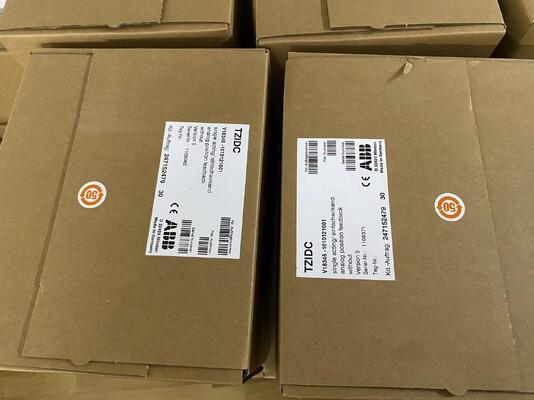

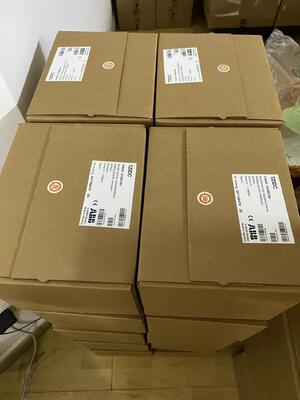

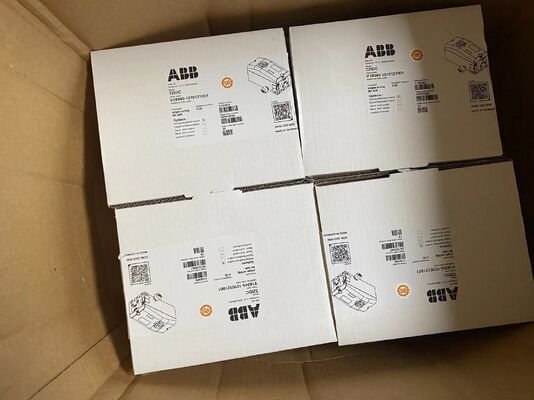

ABB V18345-1010121001 Elektropneumatische klepstandsteller

De ABB V18345-1010121001 is eenElektropneumatische klepstandsteller uit de TZIDC-serie​ met4-20mA HART-communicatieenenkelwerkende fail-safe functionaliteit. Deze standaardversie (niet-explosiebestendig) is ontworpen voor algemene industriële toepassingen, met analoge positiefeedback en een robuuste IP65-geclassificeerde constructie. Het zet elektrische signalen om in nauwkeurige pneumatische output voor kleppositionering in procesbesturingssystemen.

Belangrijkste kenmerken

• HART-communicatie:​ 4-20mA tweedraadsingang met HART-protocol voor configuratie en diagnostiek

• Enkelwerkende bediening:​ Ontworpen voor enkelwerkende aandrijvingen met veerretour en fail-safe functie

• Analoge positiefeedback:​ Standaard 4-20mA positiefeedbacksignaal voor bewaking op afstand

• Automatisch afstemmen:​ Automatische slagaanpassing voor snelle inbedrijfstelling

• Robuuste constructie:​ Aluminium behuizing met IP65-classificatie, geschikt voor industriële omgevingen

Technische specificaties

Modelnummerdecodering (V18345-1010121001)

• V18345:​ Serie-identificatie voor TZIDC-klepstandstellers

• 1:​ Behuizing/montagewijze (1 = aluminium behuizing, IP65)

• 0:​ Ingang/communicatie (0 = 4-20mA met HART)

• 1:​ Explosiebeveiliging (1 =zonder explosiebeveiliging​ - standaard versie)

• 0:​ Uitgang/veilige positie (0 =enkelwerkend, fail-safe)

• 1:​ Aansluitingen (1 = kabelschroefdraad 1/2-14 NPT, luchtleiding 1/4-18 NPT)

• 2:​ Optiemodules (2 =plug-in analoge positieterugmeldingsmodule)

• 1:​ Uitvoering (1 = standaard)

• 0:​ Extra opties (0 = standaard)

• 0:​ Gereserveerd

• 1:​ Gereserveerd

Opmerking:Het tweede cijfer "0" in dit modelnummer geeft 4-20mA HART-communicatie aan (niet te verwarren met Profibus PA-modellen die ook "0" gebruiken, maar in een andere context).

Belangrijkste verschillen met andere modellen

Vergeleken met eerder besproken V18345-varianten:

• V18345-1010121001:​ Standaarduitvoering + enkelwerkend fail-safe +met analoge feedback​ (dit model)

• V18345-1027121001:​ ATEX gecertificeerd + dubbelwerkend fail-freeze + met analoge feedback

• V18345-2020521501:​ Profibus PA + dubbelwerkend fail-freeze + met analoge feedback

• V18345-1010221001:​ Standaardversie + enkelwerkend fail-safe +geen feedback

De1010121001configuratie is eenstandaard industriële versie​ (niet-ATEX) metenkelwerkende actuatorsteunenanaloge positiefeedback, waardoor het geschikt is voor algemene procescontroletoepassingen.

Typische toepassingen

• Regelkleppen in chemische verwerkingsfabrieken (niet-gevaarlijke omgevingen)

• Water- en afvalwaterzuiveringssystemen

• HVAC-regelsystemen met enkelwerkende actuatoren

• Algemene industriële procesbeheersing

• Toepassingen die positiebewaking en HART-communicatie vereisen

Belangrijke selectie- en installatie-opmerkingen

1. Compatibiliteit van actuatoren:Ontworpen vooralleen enkelwerkende aandrijvingen​ (met veerretour). Controleer uw actuatortype voordat u selectie maakt.

2. Niet-explosiebestendig:Dit model isniet gecertificeerd voor gevaarlijke gebieden. Niet gebruiken in Zone 1/2 of andere explosieve atmosferen.

3. HART-configuratie:Vereist configuratie met behulp van een HART-communicator of ABB-configuratiesoftware. Sommige parameters moeten mogelijk worden aangepast voor optimale prestaties.

4. Faalveilige functie:​ Bij signaal-/stroomverlies beweegt de klep naar de geconfigureerde veilige positie (open of dicht). Zorg ervoor dat dit voldoet aan uw procesveiligheidseisen.

5. Bedrading:​ Gebruik afgeschermde, getwiste kabel met goede aarding. Volg de standaard industriële bedradingspraktijken.

6. Luchttoevoer:​ Zorg voor een schone, droge instrumentluchttoevoer binnen het gespecificeerde drukbereik (1,4-6 bar).

7. Inbedrijfstelling:Voer auto-tuning uit na installatie om de regelprestaties te optimaliseren.

Opmerking: Specificaties zijn gebaseerd op de decoderingsconventies voor gegevens en modelnummers van de TZIDC-serie. De exacte configuratie voor dit specifieke modelnummer omvat 4-20 mA HART-communicatie, enkelwerkende bediening, fail-safe functionaliteit en analoge positiefeedback. Raadpleeg de ambtenaar voor volledige technische gegevens, maattekeningen en installatierichtlijnenTechnische handleiding ABB TZIDC-klepstandsteller​ of neem contact op met de technische ondersteuning van ABB.
