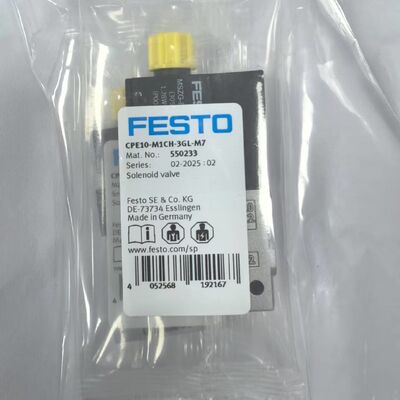

FESTO CPE10-M1CH-3GL-M7 Solenoïde Valve. 3/2 Normaal gesloten, 10mm breed, M7 poorten Specs

FESTO CPE10-M1CH-3GL-M7 elektrische kleppen specificaties. 3/2-weg normaal gesloten, 10 mm breed, M7 pneumatische poorten, 24 V gelijkstroom, 400 l/min. Voor compacte automatiseringstoepassingen.

FESTO CPE10-M1CH-3GL-M7 magnetoventil

De...FESTO CPE10-M1CH-3GL-M7is eenmet een vermogen van meer dan 50 Wvan de serie CPE10, voorzien van10 mm constructiebreedteenM7 pneumatische aansluitingenDeze door een piloot bediende magnetoventil is ontworpen voor automatiseringstoepassingen met beperkte ruimte die een betrouwbare richtingscontrole vereisen.en 24 V gelijkstroom spoel, zorgt het voor nauwkeurige besturing van pneumatische systemen in industriële automatisering, verpakkingsmachines en procesbesturingstoepassingen.

Belangrijkste kenmerken

• Compact ontwerp:10 mm breedte voor een hoge bestanddelendichtheid in beknopte ruimtes

• Normaal gesloten functie:Monostabiele werking met veer terugkeer

• Hoge doorstroming:400 l/min standaard nominale doorstroming bij 6 bar

• M7 pneumatische poorten:Compacte draadverbindingen voor ruimte-efficiëntie

• 24 V gelijkstroom:Laag energieverbruik (1,28 W)

• Gecontroleerd:Interne pilootluchtvoorziening voor een betrouwbare schakeling

• Bescherming IP65:Geschikt voor industriële omgevingen

• Grote werkdruk:-0,9 tot 10 bar werkbereik

Technische specificaties

Modelnummer decodering (CPE10-M1CH-3GL-M7)

• CPE10:Seriebenaming (Compact Performance, breedte 10 mm)

• M1:Montage-type (door-gat montage)

• CH:Type spoel (eenvoudige magnetron, gelijkstroom 24V, 4-pin M8)

• 3GL:Valffunctie (3/2-weg, normaal gesloten, monostabiel)

• M7:Pneumatische aansluitingsgrootte (M7-draadpunten)

Opmerking:De aanduiding "3GL" geeft een normaal gesloten (NC) functie met een monostabiele werking aan.

Belangrijkste verschillen met vergelijkbare modellen

In vergelijking met andere kleppen van de serie CPE10:

• CPE10-M1CH-3GL-M7:3/2normaal gesloten, M7 poorten (dit model)

• CPE10-M1CH-3OL-M7:3/2 normaal open functie

• CPE10-M1CH-5LS-M7:5/2 monostabiele functie

• CPE10-M1BH-3GL-M7:Verschillende spoeltype (2-pin verbinding)

• CPE10-M1CH-3GL-1/8:Dezelfde functie maar met 1/8" poorten

De...normaal gesloten functieenM7-poortgroottedit model geschikt maken voor toepassingen die compacte afmetingen met standaardstroomprestaties vereisen.

Typische toepassingen

• Industriële automatisering:Cylinderbesturing in assemblagelijnen

• Verpakkingsmachines:Aansturing voor verpakkingsapparatuur

• Procescontrole:Richtingscontrole in processystemen

• Materiaalbehandeling:Beheersing van transport- en sorteringssystemen

• Testapparatuur:Pneumatische schakelregeling in teststands

• Medische apparatuur:Compacte pneumatische bedieningssystemen

• Robotica:Beheersing van eindeffectoren in robottoepassingen

Belangrijke aanwijzingen voor de selectie en installatie

1. Valvefunctie:Dit is een normaal gesloten (NC) klep. In ontstoken toestand wordt poort 1 geblokkeerd, poort 2 wordt uitgeput naar poort 3. Zorg ervoor dat dit stroompatroon overeenkomt met uw toepassingsvereisten.

2. Werkdruk:Minimale druk van 2,5 bar voor betrouwbare werking.

3. Elektrische aansluiting:Zorg voor een goede bedrading volgens het schema van de fabrikant.

4. Pneumatische verbindingen:M7-draadpunten. Gebruik geschikte armaturen en zorg voor een goede afdichting. Niet te strak (max 0,4 Nm koppel).

5. Luchtkwaliteit:Gebruik gefilterde perslucht volgens ISO 8573-1:2010 [7:4Een gesmeerde werking is mogelijk, maar vereist bij gebruik een consistente smeer.

6. Montage:Montage door een gat met M3-schroeven.

7. Stroomrichting:De stroomrichting is niet omkeerbaar, poort 1 is de toevoer, poort 2 is de werkpoort, poort 3 is de uitlaat.

8. Schakelfrequentie:De maximale schakelfrequentie is afhankelijk van de systeemomstandigheden.

9. Temperatuurbereik:Gebruik niet buiten het bereik van -5°C tot +50°C. Voor extreme temperaturen moet u speciale varianten overwegen.

10. Onderhoud:Regelmatige inspectie wordt aanbevolen.

Opmerking: de specificaties zijn gebaseerd op de technische documentatie van de FESTO CPE-serie en de industrienormen.10 mm breedteVoor volledige installatie-instructies, afmetingen en gedetailleerde technische gegevens raadpleegt u de officiëleTechnische handleiding van de FESTO CPE-serieof contact opnemen met FESTO technische ondersteuning.
