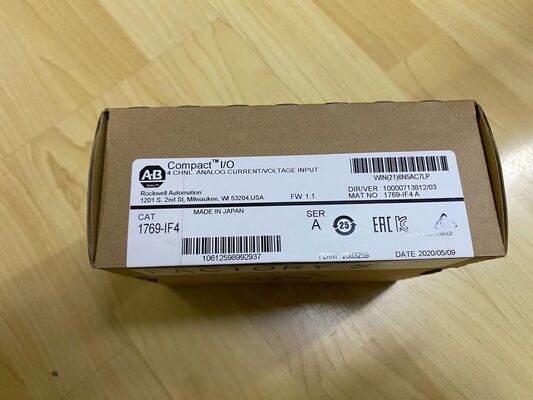

Productoverzicht

De...Allen-Bradley 1769-IF4is een4-kanaals analoge invoermoduleDeze module is ontworpen voor industriële meet- en besturingstoepassingen.4 configureerbare invoerkanalenondersteunen0-20mA, 4-20mA, ±20mA, 0-10V, ±10V en 1-5V signalen, metResolutie van 16 bits, en verbindt zich rechtstreeks metCompactLogix-controllers. De aanduiding "1769" geeft de CompactLogix I/O-module-serie aan, "IF4" geeft de 4-kanaals analoge invoerconfiguratie aan. Deze module maakt precieze analoge signaalmetingen voor temperatuur mogelijk,druk, niveau, stroom en andere procesvariabelen in gedistribueerde besturingstoepassingen.

Technische specificaties

Opmerking: de specificaties zijn gebaseerd op de technische documentatie van de serie 1769 van Allen-Bradley.De werkelijke specificaties kunnen afhankelijk van de productiepartij enigszins verschillen.

Modelnummer decodering (1769-IF4)

• 1769:Seriebenaming (CompactLogix I/O-module reeks)

• IF4:Modultype (IF = analoge invoer, 4 = 4 kanalen)

Opmerking:Het voorvoegsel "IF" geeft de analoge invoerfunctionaliteit aan. Het achtervoegsel "4" geeft 4 invoerkanalen aan.Deze module maakt deel uit van het CompactLogix I/O-systeem en vereist voor de werking een CompactLogix-controller en busHet wordt meestal gebruikt met het 1769 CompactBus-systeem.

Belangrijkste kenmerken

• 4 Configureerbare kanalen:Vier analoge invoerkanalen, elk onafhankelijk configureerbaar

• Meerdere invoerbereiken:Ondersteunt 6 verschillende spannings- en stroombereiken

• Resolutie:Resolutie van 65,536 stappen voor nauwkeurige metingen

• Hoge nauwkeurigheid:± 0,05% van de bereiknauwkeurigheid

• Snelle update snelheid:2,5 ms per update van het kanaal

• Selecteerbaar filteren:Programmabele invoerfiltering voor geluidsdichtheid

• Statusindicatoren:LED-statusindicatie voor module- en kanaalsituatie

• Verwijderbare terminals:Vluchtrekker voor een gemakkelijke bedrading

• Compact ontwerp:Kleine voetafdruk voor installaties met een hoge dichtheid

• Bescherming tegen overschrijding:Invoerbeveiliging tot ±21 mA en ±10,5 V

• Industriële kwaliteit:Ontworpen voor harde industriële omgevingen

• Internationale certificeringen:Meerdere instanties hebben goedkeuring verleend voor wereldwijd gebruik

Invoerkenmerken

Typische toepassingen

• Procescontrole:Temperatuur, druk, niveau en stroommeting

• Bewaking van de machine:Positiefeedback, snelheidsbewaking, krachtmeting

• Milieubewaking:Vochtigheid, pH, geleidingsvermogen

• Energiebeheer:Bewaking van het vermogen, stroomgevoel

• HVAC-controle:Temperatuur- en drukbewaking

• Waterbehandeling:Niveau, stroom en chemische concentratie meting

• Verpakkingsmachines:Gewicht, spanning en positie meten

• Materiaalbehandeling:Vervoerder snelheid, ladingcel meting

• Testapparatuur:Laboratorium- en productietoetsmeting

• Gebouwsautomatisering:Monitoring van milieuparameters

Belangrijke technische aantekeningen

1. Systemvereisten:Vereist een CompactLogix-controller en een 1769-bus.

2. Vermogensbehoeften:Zorg voor voldoende achtergrondvermogen voor de module en de aangesloten I/O.

3. Invoerconfiguratie:Elke kanalen zijn via software onafhankelijk te configureren voor de inschakeling van spanning of stroom en het selecteren van het bereik.

4. Bedrading:Gebruik een goed afgeschermde kabel voor analoge signalen. Voor stroominvoer, zorg voor een goede lusconfiguratie. Voor spanningsinvoer, zorg voor een goede aarding.

5. Filterkeuze:Een hogere filterfrequentie zorgt voor een betere afstoting van geluid, maar een langzamere respons.

6. Omgevingsvoorwaarden:IP20 biedt beperkte bescherming tegen stof en vocht.

7. Kalibratie:Fabriekskalibratie. Terreinkalibratie mogelijk met passende apparatuur en procedures indien nodig voor kritieke toepassingen.

8. Moduleconfiguratie:Verplicht configuratie in programmeringssoftware (Studio 5000) voor goede werking. Configureer invoertype, bereik, filtering en schaal per kanaal.

9. Diagnose:De module biedt diagnostische functies op kanaalniveau, waaronder detectie van over- en onderbereik en open circuits voor stroominvoer.

Opmerking: Voor volledige installatierichtlijnen, bedradingsdiagrammen, configuratie-instructies en gedetailleerde technische gegevens raadpleegt u de officiëleAllen-Bradley 1769 serie Technische handleidingControleer altijd de exacte modelconfiguratie bij de fabrikant, aangezien de notatie kan variëren.
