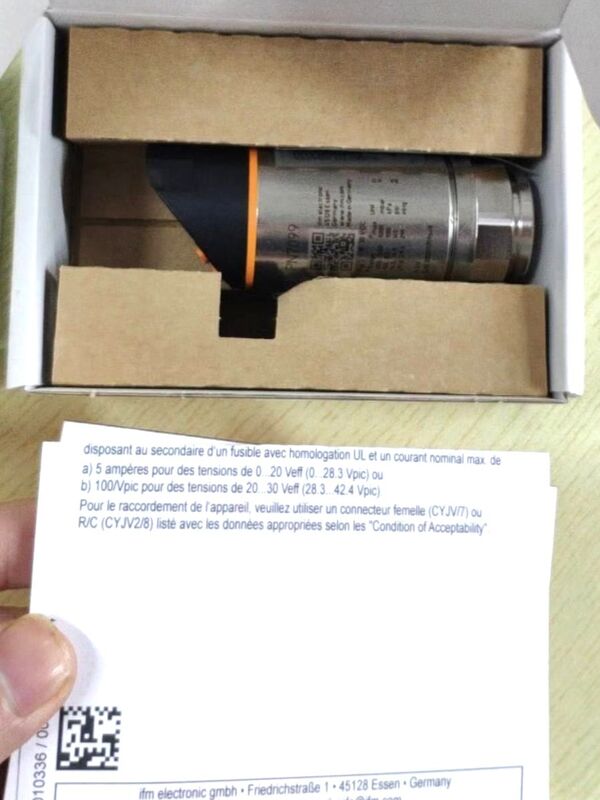

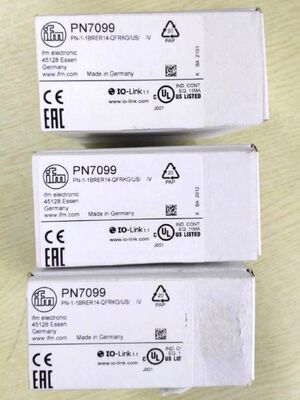

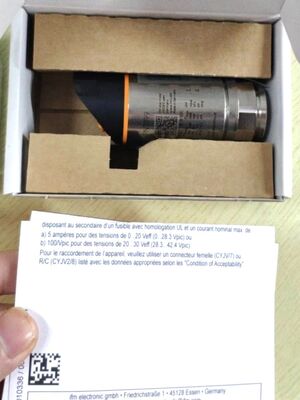

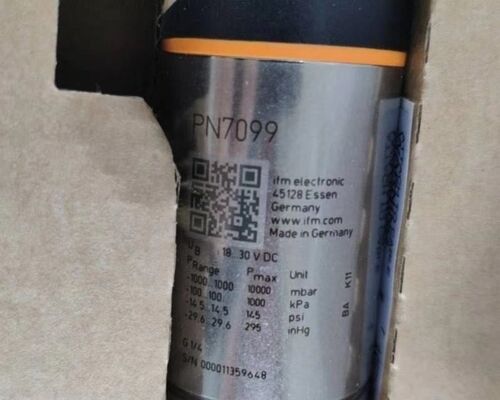

IFM PN7099 -- Drucksensor mit Display

Produktübersicht

Die...Die Ausnahme gilt für die in Anhang I der Verordnung (EG) Nr. 1272/2008 genannten Erzeugnisse.ist ein elektronischer Drucksensor mit integriertem 4-stelligem alphanumerischen Display und mehreren Ausgangsoptionen.5 bis 14.5 psi, -100 bis 100 kPa) mit hoher Genauigkeit und langfristiger Stabilität.der PN7099 kombiniert digitale und analoge Ausgänge mit IO-Link-Kommunikationsfunktionen, so dass es ideal für Hydrauliksysteme, Prozesssteuerung und industrielle Automatisierungsumgebungen geeignet ist.

Wesentliche Merkmale

• Integrierte Anzeige- Vierstellige alphanumerische Anzeige mit rot/grüner Angabe für die Echtzeitüberwachung

• Mehrere Ausgabeoptionen- 2 digitale Ausgänge (PNP/NPN konfigurierbar) + 1 analoge Ausgabe (4-20 mA/0-10 V)

• IO-Link Kommunikation- COM2-Schnittstelle (38,4 kBaud) für digitale Kommunikation und Parametrierung

• Hohe Schutzeinstufung- Schutz unter IP65 und IP67 für raue Industrieumgebungen

• Weite BetriebstemperaturUmgebungstemperaturbereich von -25°C bis 80°C

• Robuste Konstruktion- Gehäuse aus Edelstahl mit vergoldeten Kontakten

• Hohe Genauigkeit- ±0,5% Genauigkeit mit ausgezeichneter Wiederholgenauigkeit

• Keramische Kapazitätsmesszelle- Überlastbeständig mit hoher Langzeitstabilität

Technische Spezifikation

Elektrische Spezifikationen

• StromversorgungBei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit des Fahrzeugs zu berücksichtigen.

• Aktueller Verbrauch: < 35 mA

• Digitale Ausgänge: 2 x PNP/NPN-Schaltenausgänge (konfigurierbar NO/NC)

• Analog-Ausgabe: 4-20 mA oder 0-10 V (skalierbar 1:5)

• Höchstlaststrom: 150 mA pro Schaltleistung (200 mA @ 60°C, 250 mA @ 40°C)

• Maximaler Belastungswiderstand: 500 Ω (Analogstrom), 2000 Ω (Analogspannung)

• Schaltfrequenz: < 170 Hz

• Umgekehrter Polaritätsschutz- Ja.

• Kurzschlussschutz: Impulsiver Typ mit Überlastschutz

• Widerstand gegen Isolierung: > 100 MΩ (500 V Gleichstrom)

• Schutzklasse: III

Leistungsmerkmale

• Genauigkeit des Schaltpunktes: < ±0,5% der Spannweite (Abdrehung 1:1)

• Wiederholbarkeit: < ±0,1% der Spannweite (bei Temperaturschwankungen < 10K)

• Merkmale AbweichungBei der Prüfung der Einhaltung der Vorschriften des Anhangs II werden die folgenden Angaben gemacht:

• Langfristige Stabilität: < ± 0,05% der Spanne pro 6 Monate

• Temperaturkoeffizient Nullpunkt: 0,2% der Spannweite / 10K (-25°C bis 80°C)

• Temperaturkoeffizient Span: 0,2% der Spannweite / 10K (-25°C bis 80°C)

• Reaktionszeit: < 3 ms

• Verzögerungszeit programmierbar0 bis 50 Sekunden

• Dämpfungsprozesswert0-4 Sekunden

• Maximale Reaktionszeit Analog-Ausgabe: 3 ms

Mechanische Spezifikation

• Wohnmaterial: Edelstahl (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC

• Feuchte Teile: Edelstahl (316L/1.4404), Keramik, FKM

• Prozessverbindung: G 1/4 innere Gewinde

• Elektrische Verbindung: M12-Anschluss, mit A-Code, vergoldete Anschlüsse

• Spannungsmoment: 25-35 Nm (empfohlen)

• Mindestdruckzyklen: 100 Millionen

• Stoßbeständigkeit: 50 g (11 ms)

• Schwingungswiderstand: 20 g (10-2000 Hz)

• MTTF: 260 Jahre

Kommunikationsoberfläche

• IO-Link-Version: 1.1

• Übertragungsart: COM2 (38,4 kBaud)

• SDCI-Standard: IEC 61131-9

• SIO-Modus- Ja.

• Mindestprozesszykluszeit: 2,3 ms (Werkseinstellung / CMPT = 2), 3 ms (Status_B Hochauflösung / CMPT = 3)

• IO-Link-Auflösung: 1 mbar (0.0001 MPa)

• Unterstützte Geräte-IDs: 406 (Werkseinstellung), 604 (Status_B Hochauflösung)

Anzeige und Indikatoren

• Anzeigeeinheit: 4 x LED, grün (Bar, psi, kPa, inHg)

• Wechselstatus: 2 x LED, gelb

• Messwerte: Alphanumerische Anzeige, rot/grün, vierstellig

• Anzeigefunktionen: Druckmessung in Echtzeit, Schaltstatus, diagnostische Informationen

• Parametrierung: Einfache Konfiguration über Menüstruktur

Anwendungen

• Hydraulische Systeme- Drucküberwachung und -regelung in hydraulischen Schaltkreisen

• Pneumatische Anwendungen- Luftdruckregelung und -schaltung

• Prozesssteuerung- Industrieautomation und Schutz von Geräten

• Werkzeugmaschinen- Überwachungs- und Sicherheitsfunktionen von Geräten

• Wasserbehandlung- Pumpenaufsicht und Systemschutz

• Chemische Verarbeitung- Druckmessung in chemischen Anwendungen

• Öl und Gas- Drucküberwachung in Extraktions- und Verarbeitungssystemen

Spezielle Aufgaben

• Funktionen wechseln: Hysteresefunktion (normal geöffnet/geschlossen), Fensterfunktion (normal geöffnet/geschlossen)

• Einstellung der Parameter: Einfache Konfiguration über Menüstruktur mit elektronischem Schloss

• Diagnosefunktionen: Ablesen von Min/Max-Werten, Überlastprozesse, Systemdiagnostik

• Dämpfungsfunktionen: Konfigurationsfähige Dämpfung für Schaltsignale und analoge Ausgänge

• Nullpunktkalibrierung: Fähigkeit zur Feldkalibrierung

• Fabrik-Rücksetzen: Alle Parameter auf die Werkseinstellungen zurücksetzen

Umweltkonformität

• EMV-NormenDie Anforderungen an die Qualität der Produkte sind in der Norm EN 61000-6-2 festzulegen.

• Eintrittsschutz: IP65 (staubdicht), IP67 (staubdicht und vor Eintauchen geschützt)

• Betriebstemperatur: -25°C bis 80°C

• Speichertemperatur: -40 °C bis 100 °C

• UL-Zulassung: UL-Genehmigungsnummer J001

• Richtlinie über Druckgeräte: Konform für Flüssigkeiten der Gruppe 2; Flüssigkeiten der Gruppe 1 auf Anfrage

Anforderungen an die Installation

• Stromversorgung: 18-30V Gleichspannung, Klasse 2 SELV/PELV empfohlen

• Prozessverbindung: G 1/4 innere Fäden mit geeigneter Versiegelung

• Elektrische Verbindung: M12-Stecker mit A-Codierung

• Montierung: Gewährleistung der richtigen Ausrichtung und der sicheren Montage

• Kalibrierung: Fabrikkalibriert, kann für spezifische Anwendungen eine Feldkalibrierung erforderlich sein

Instandhaltung

• Regelmäßige Inspektion: Überprüfung auf physische Beschädigungen und ordnungsgemäßen Betrieb

• Kalibrierung: Überprüfung der Genauigkeit für kritische Anwendungen

• Reinigung: Prozessverbindungen und elektrische Kontakte sauber halten

• Diagnostik: Verwenden Sie IO-Link-Schnittstelle für diagnostische Informationen und Fehlerbehebung
