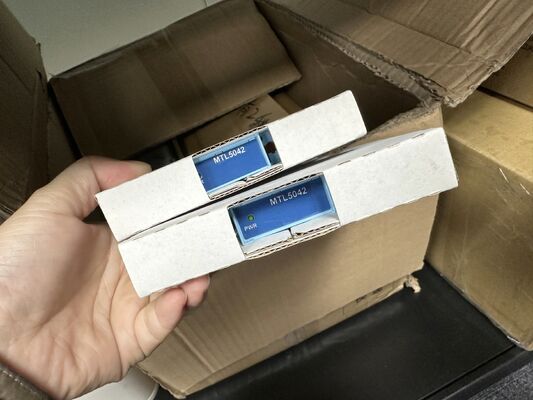

MTL 5042 アイソレータ | mV/mA 入力、4-20mA 出力、IS、DINレール、ATEX/IECEx/FM 仕様

MTL 5042 アイソレータ | mV/mA 入力、4-20mA 出力、IS、DIN レール、ATEX/IECEx/FM 仕様

MTL 5042 mV/mA トランスミッタの仕様。ミリボルトまたはミリアンペア入力、4-20mA 出力、本質安全防爆、24V DC、DIN レール。危険場所向けに ATEX/IECEx/FM 承認済み。

製品概要

このMTL 5042は、MTL の 5000 シリーズのシングルチャネル、ユニバーサル mV/mA アイソレータおよびトランスミッタです。危険場所のデバイスからの幅広いミリボルト (mV) またはミリアンペア (mA) 入力信号を受け入れ、本質安全防爆 (IS) アイソレーションと信号調整を提供し、安全区域の制御システムに精密で絶縁されたリニアな 4-20mA 出力を供給します。

Zone 1 の危険場所

ATEX、IECEx、FM、CSA、NEPSI、SIL 2 対応、CE、RoHS

• 注: 仕様は MTL 5000 シリーズのドキュメントに基づいています。DIP スイッチで設定可能なモデルが一般的です。一部のバリアントはソフトウェアで設定できる場合があります。最新の製品データシートで常に確認してください。主な特徴

• ユニバーサル mV/mA 入力:

• 1 つのデバイスで、さまざまな電圧および電流入力信号を処理できるため、スペアパーツの在庫を削減できます。高精度と安定性:

• ±0.1% の精度と優れたノイズ除去、低温度ドリフト。

• 本質安全防爆バリア:

• Zone 1/21 に認定されており、危険場所の機器を保護します。幅広い範囲の選択:

• 複数の定義済みの mV および mA 範囲 (バイポーラ (±) 入力を含む)。

• 簡単な構成:

• 通常、入力タイプ、範囲、バーンアウト応答については、オンボード DIP スイッチを介して構成されます。コンパクトで高密度な設計:

• 0-20µA、0-50µAフォトセル、一部の分析センサー

• ミリアンペア (mA) 0-20mA、4-20mA

2 線式パッシブ 4-20mA トランスミッタ、電流信号の再送信

Uo

30

00=電圧、01=電流など

3-6

範囲選択

特定の mV または mA 範囲 (例: 0-20mV、4-20mA、±10V) を選択するバイナリコード。

7

バーンアウト方向 (mA の場合)

• 0=アップスケール、1=ダウンスケール/ホールド8

• 予約済み / 0/4mA ゼロ

• 4mA = 0% または真のゼロを設定できます。正確な DIP スイッチコーディングテーブルについては、入力タイプと範囲の選択に固有であるため、製品マニュアルを参照してください。

• 配線構成1. 電圧入力 (アクティブフィールドデバイス):

• [フィールドデバイス +] ----- 5042 入力+ [フィールドデバイス -] ----- 5042 入力- [フィールドデバイス 0V] -------------------- (該当する場合は IS グランドに接続できます)2. パッシブ電流入力 (2 線式トランスミッタ):

• [24V IS 電源 +] ----- [2 線式 Xmtr +] [2 線式 Xmtr -] ----- 5042 入力+ 5042 入力- ---------------------- [24V IS 電源 -]5042 は、電流ループの負荷抵抗として機能します。

• 一般的なアプリケーション計量システム:

1. ロードセルとひずみゲージ (mV 信号) とのインターフェース。圧力/力測定: 圧力トランスデューサからの低レベル出力。

2. バルブ位置フィードバック: 太陽光/電力監視:分析計器: pH、導電率、ガス検出器の出力 (多くの場合 mV または µA)。信号の再送信: 既存の 4-20mA 信号を別のシステムに絶縁して再送信します。速度/タコメータ信号:

3. 磁気ピックアップまたはその他のセンサーから。太陽光/電力監視:

4. シャント抵抗 (mV ドロップ) または電流トランス (mA) から。重要な技術ノート入力タイプの選択: 非常に重要です。

5. 電流入力 モードの場合、5042 は通常、パッシブ入力 を提供します (2 線式トランスミッタには外部ループ電源が必要です)。

6. 電圧入力

7. モードの場合、アクティブ (高インピーダンス) 入力

8. です。バーンアウト検出:

電流入力

電流入力のループ電源:

2 線式トランスミッタを接続する場合は、外部の

本質安全防爆電源



が十分な電圧を提供していることを確認してください:

V_supply > (V_xmtr_min + V_burden)

、ここで V_burden = I_max * R_burden (例: 20mA * 100Ω = 2V)。

シールドとノイズ:

低レベルの mV 信号には、

シールド付きツイストペアケーブル

を使用してください。

シールドは、

5042 側のみ

で接地してください (端子が用意されています)。電源ケーブルから離してください。

バイポーラ入力:

± 範囲の場合、4-20mA 出力は依然として一方向です。入力スパンは線形にマッピングされます (例: -10mV ～ +10mV 入力は 4mA ～ 20mA 出力にマッピングされます)。
