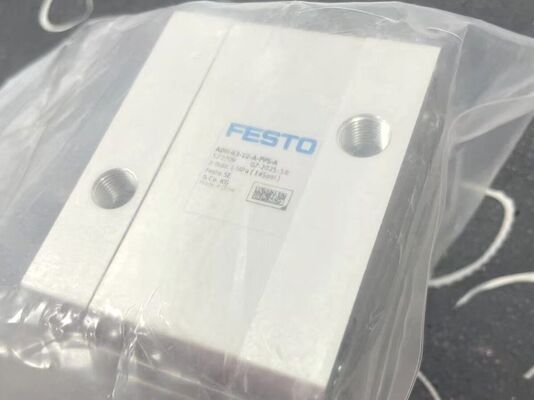

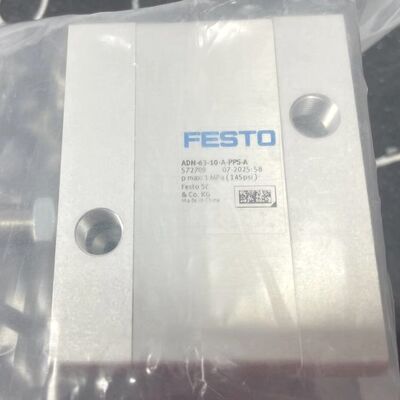

FESTO ADN-63-10-A-PPS-A 소형 실린더

그만큼FESTO ADN-63-10-A-PPS-A​는소형 복동 실린더​ ADN 시리즈의 특징보어 직경 63mm​ 그리고10mm 스트로크. 이 ISO 21287 표준 실린더는 자체 조정 공압 쿠션(PPS)과 외부 스레드 피스톤 로드로 설계되어 신뢰할 수 있는 끝 위치 댐핑과 함께 정밀한 선형 모션이 필요한 공간 제약이 있는 산업 자동화 애플리케이션에 적합합니다.

주요 특징

• 컴팩트한 디자인:​ ISO 15552 실린더에 비해 공간이 50% 줄어든 ISO 21287 표준

• 자가 조절 쿠셔닝:​ PPS 공압식 쿠셔닝은 하중 및 속도 조건에 자동으로 적응합니다.

• 복동식 작동:​ 신축 방향 모두에서 힘을 제공

• 외부 스레드 피스톤 로드:​ 쉽게 장착할 수 있는 표준 M10x1.25 나사산

• 견고한 구조:​ 부식 방지 표면 처리된 알루미늄 하우징

• 넓은 적용 범위:​ 다양한 산업 자동화 및 핸들링 애플리케이션에 적합

기술 사양

모델 번호 디코딩(ADN-63-10-A-PPS-A)

• ADN:​ 시리즈 명칭(컴팩트 실린더 시리즈)

• 63:​ 보어 직경(63mm)

• 10:​ 스트로크 길이(10mm)

• 에이:​ 피스톤 로드형(A=수나사)

• 조달청:​ 쿠셔닝 유형(PPS = 자체 조정 공압 쿠셔닝, 양단)

• 에이:​ 추가 옵션(A = 표준 구성)

유사한 모델과의 주요 차이점

다른 ADN 시리즈 실린더와 비교:

• ADN-63-10-A-PPS-A:​ 63mm 보어, 10mm 스트로크, 수나사, PPS 쿠션(이 모델)

• ADN-63-10-I-PPS-A:​ 사양은 동일하지만 암나사 피스톤 로드 포함

• ADN-63-10-APA:​ 동일한 보어/스트로크이지만 PPS 대신 탄성 쿠셔닝 사용

• ADN-63-25-A-PPS-A:​ 동일한 보어이지만 25mm 스트로크

• ADN-40-10-A-PPS-A:​ 동일한 스트로크와 기능을 갖춘 40mm 보어

그만큼10mm 스트로크​는 이 모델을 매우 짧은 선형 움직임이 필요한 응용 분야에 적합하게 만듭니다.PPS 쿠셔닝​는 고속 또는 고하중 애플리케이션에 최적의 댐핑을 제공합니다.

일반적인 응용 분야

• 정밀 포지셔닝:​ 조립 자동화의 짧은 스트로크 포지셔닝

• 클램핑 장치:​ 머시닝 센터의 공작물 클램핑 및 고정

• 밸브 작동:​ 공정 제어 시스템의 소형 밸브 작동

• 자재 취급:​ 자동화 라인을 통한 단거리 부품 이송

• 포장 기계장치:​ 제품 위치 지정 및 배출 메커니즘

• 전자제품 조립:​ 구성요소 삽입 및 배치 작업

• 의료 장비:​ 의료기기의 정밀한 직선운동

중요한 선택 및 설치 참고 사항

1. 스트로크 선택:​ 10mm 스트로크는 매우 짧습니다. 이것이 애플리케이션의 이동 요구 사항을 충족하는지 확인하십시오. 더 긴 스트로크의 경우 다른 모델(예: 25mm 스트로크의 경우 ADN-63-25-A-PPS-A)을 고려하십시오.

2. 피스톤간 유형:​ "A" 지정은 수나사(수나사)를 나타냅니다. 장착을 위해 내부 스레드(암나사)가 필요한 경우 "I" 유형 모델(예: ADN-63-10-I-PPS-A)을 선택합니다.

3. 쿠셔닝 성능:​ PPS 쿠셔닝은 하중과 속도에 따라 자동으로 조정됩니다. 하중이 다양하거나 속도가 빠른 응용 분야의 경우 고정 쿠션보다 더 나은 보호 기능을 제공합니다.

4. 작동 압력:​ 최대 작동 압력은 10bar를 초과하지 마십시오. 최적의 성능과 수명을 위해서는 4~6bar 사이에서 작동하십시오.

5. 공기질:​ ISO 8573-1:2010 [7:4:4]에 따라 여과, 윤활 또는 무윤활 압축 공기를 사용하십시오. 윤활 공기를 사용하는 경우 일관된 윤활을 유지하십시오.

6. 설치:​ 씰 수명을 단축하고 조기 고장을 일으킬 수 있는 측면 하중을 방지하려면 설치 중에 올바른 정렬을 확인하십시오.

7. 위치 감지:​ 이 모델은 위치 감지용 근접 센서와 호환됩니다. 위치 감지가 필요한 경우 피스톤에 자기 링(대부분의 ADN 모델의 표준)이 있는지 확인하십시오.

8. 유지:​ 씰과 윤활유(해당되는 경우)를 정기적으로 검사하는 것이 좋습니다. 주기적으로 공기 누출 여부와 적절한 쿠셔닝 성능을 점검하십시오.

참고: 사양은 FESTO ADN 시리즈 기술 문서 및 산업 표준을 기반으로 합니다. 이 특정 모델 번호의 정확한 구성에는 63mm 보어, 10mm 스트로크, 외부 스레드 피스톤 로드 및 PPS 자체 조정 쿠션이 포함됩니다. 전체 설치 지침, 치수 도면 및 자세한 기술 데이터는 공식 담당자에게 문의하십시오.FESTO ADN 시리즈 기술 매뉴얼​ 또는 FESTO 기술 지원팀에 문의하세요.
