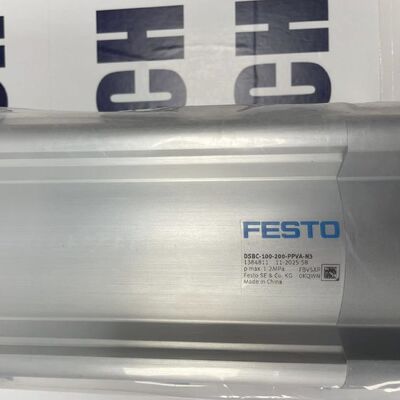

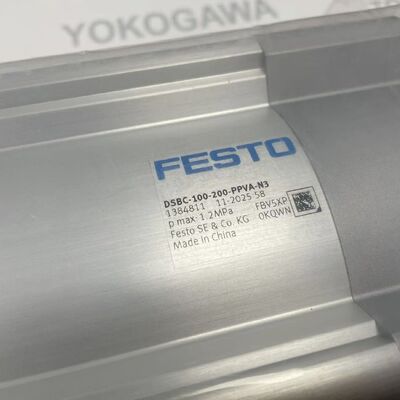

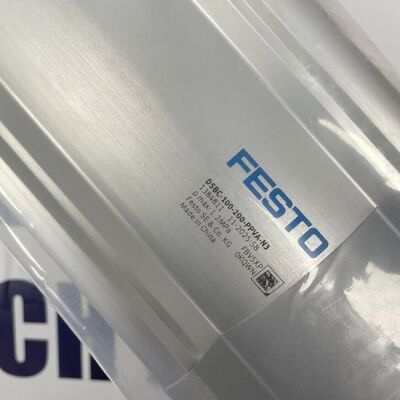

FESTO DSBC-100-200-PPVA-N3 ISO 실린더

TheFESTO DSBC-100-200-PPVA-N3이중량용 표준에 기반한 이중 작용 공기 실린더DSBC 시리즈에서,100mm 구멍 지름그리고200mm 도동이 ISO 15552을 준수하는 실린더는 조절 가능한 공기 완충으로 높은 힘 출력과 신뢰할 수있는 선형 움직임이 필요한 산업 자동화 응용 프로그램에 설계되었습니다.프로필 배럴 디자인으로, 남성 스레드 피스톤 막대, 그리고 근접 센서와 호환성, 그것은 제조, 재료 취급, 산업 기계에서 무거운 용량 응용에 대한 견고한 성능을 제공합니다.

주요 특징

• ISO 15552 준수:표준화 된 차원 및 장착

• 이중 연출 작전:확장 및 후퇴 방향 모두에 힘을 제공합니다

• 펌마 쿨링:두 끝에서 조절 가능한 완충 장치로 끝 위치의 부드러운 완충을 위해

• 프로필 배럴 디자인:위치 감지 센서 슬롯을 가진 표준 프로필

• 남성 스레드 피스톤 막대:M20x1.5 부속품 장착용 외부 가닥

• 높은 힘 출력:4712N 이론적 힘 6 바 (확장)

• 넓은 작동 압력:0.4 ~ 12bar 작동 범위

• 위치 감지 호환근접 센서 설치를 지원합니다 (자기 피스톤이 필요합니다)

• 표준 장착:ISO 장착 패턴을 가진 여러 장착 옵션

• 중공용 건축물:고도의 산업용 용도로 설계된

기술 사양

참고: 사양은 FESTO DSBC 시리즈 기술 문서 및 산업 표준을 기반으로합니다. 이 특정 모델 번호의 정확한 구성은 100mm 구멍, 200mm 스트록,기압 완충, 그리고 남성 스레드 피스톤 막대.

모델 번호 디코딩 (DSBC-100-200-PPVA-N3)

• DSBC:시리즈 명칭 (표준 기반 실린더, 이중 작용)

• 100:구멍 직경 (100mm)

• 200:스코트 길이 (200mm)

• PP:구부러기 유형 (PP = 공기 구부러기, 조절)

• V:피스톤 막대 유형 (V = 수컷 가닥, 외부 가닥)

• A:위치 감지 기능 (A = 근접 센서와 호환)

• N3:표준 지정 (N3 = ISO에 따른 표준 구성)

참고:"PP" 지명은 조절 가능한 끝 위치 완압과 함께 공기 완압을 나타냅니다. "V"는 남성 스레드 피스톤 막대 구성을 지정합니다.

유사 모델 과의 주요 차이점

다른 DSBC 시리즈 실린더와 비교하면:

• DSBC-100-200-PPVA-N3:- 네100mm 구멍,200mm 도동, 공기 완충, 수컷 가닥 (이 모델)

• DSBC-80-200-PPVA-N3:같은 도동의 80mm 구멍 (하수력 출력)

• DSBC-125-200-PPVA-N3:125mm 구멍 같은 도동 (더 높은 힘 출력)

• DSBC-100-100-PPVA-N3:같은 구멍이지만 100mm 도중 (단기 이동)

• DSBC-100-250-PPVA-N3:같은 구멍이지만 250mm 도중 (더 긴 이동)

The100mm 구멍더 작은 구리 모델 (32-80mm) 에 비해 현저하게 더 높은 힘 출력을 제공합니다.200mm 도동다양한 산업용 용도로 중간 이동 거리를 제공합니다.

전형적 사용법

• 산업 자동화:조립 라인에서의 무거운 부품 위치 및 이동

• 재료 처리:중용 컨베이어 및 분류 시스템 작동

• 언론 운영:높은 힘을 필요로 하는 클램핑 및 프레스 응용 프로그램

• 포장 기계:중량물질의 위치 및 발사 작업

• 기계 도구:장착 장치 클램핑 및 도구 위치

• 시험 장비:테스트 스탠드에서 높은 힘의 선형 작동

• 일반 자동화:중량 직선 모션 애플리케이션

중요 선택 및 설치 참고

1. 구멍 크기 고려:100mm 구멍은 6bar에서 약 4712N 힘을 제공합니다. 이것은 응용 프로그램의 힘 요구 사항을 충족하는지 확인하십시오. 더 큰 힘에 대해 125mm 또는 더 큰 구멍 크기를 선택하십시오. 더 낮은 힘에 대해,80mm 또는 더 작은 모델을 고려하십시오..

2. 뇌졸중 고려:200mm 스트로크는 중간 이동 거리를 제공합니다. 이것은 응용 프로그램의 이동 요구 사항을 충족하는지 확인하십시오. 짧은 스트로크를 위해 100mm 또는 125mm 모델을 선택하십시오. 더 긴 스트로크를 위해,250mm 또는 더 긴 모델을 고려합니다..

3. 피스톤 막대 가닥:이 모델은 남성 스레드 (외부 스레드) 구성을 가지고 있습니다. 장착을 위해 여성 스레드가 필요한 경우 "I" 타입 모델을 선택하십시오 (예를 들어, DSBC-100-200-PPIA-N3).

4. 구부리기 성능:기압 완충은 조정 가능한 끝 위치 완충을 제공합니다. 높은 속도 또는 무거운 부하의 응용 프로그램에서 완충이 적절하게 조정되도록하십시오.특히 고강력 애플리케이션에서 중요합니다..

5. 작동 압력:최대 작동 압력은 12 바를 초과하지 마십시오. 최적의 성능과 수명을 위해 4-6 바 사이를 작동하십시오.

6. 공기 질:ISO 8573-1:2010 [7]에 따라 필터링, 윤활 또는 윤활되지 않은 압축 공기를 사용하십시오.44. 기름진 공기를 사용 하는 경우, 일관성 있는 기름진을 유지 합니다.

7. 장착:설치 도중 정렬 을 적절 하게 하여 면적 로드 를 피 하여 밀봉 수명 을 줄이고 조기 고장 을 초래 할 수 있다. 중량 실린더 는 견고 한 장착 을 필요로 한다.

8. 위치 감지:이 모델은 위치 검출을 위한 근접 센서와 호환된다. 위치 검출이 필요한 경우, 피스톤에 자기 고리가 (대부분의 DSBC 모델의 표준) 있는지 확인한다.

9. 힘 요구 사항:6bar에서 최대 힘 4712N, 이 실린더는 무거운 용량 응용에 적합합니다. 부하 요구 사항과 안전 요소를 확인합니다.

10. 온도 범위:-20°C에서 +80°C 범위 밖에서 작동하지 마십시오. 극한 온도에서는 특별한 변종을 고려하십시오.

11. 유지보수:밀폐물 을 주기적으로 검사 하고 공기 누출 및 적절한 완충 성능 을 주기적으로 확인 하는 것 이 좋습니다.

12. 공기 소비:더 큰 구멍 실린더는 더 많은 공기를 소비합니다. 압축 공기 시스템이 충분한 흐름 속도를 공급 할 수 있는지 확인하십시오.

참고: 완전한 설치 지침, 차원 도면 및 자세한 기술 데이터를 위해 공식 관리자에게 문의하십시오.FESTO DSBC 시리즈 기술 설명서또는 FESTO 기술 지원에 문의하십시오. 각기 다른 문서 시스템에서 표기 차이가 발생할 수 있으므로 항상 정확한 모델 번호 구성을 제조업체와 확인하십시오.
