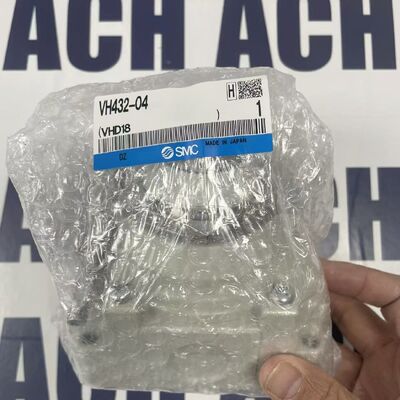

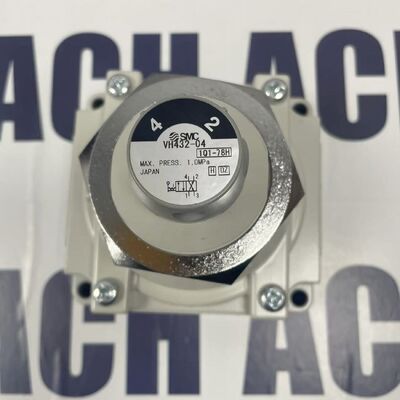

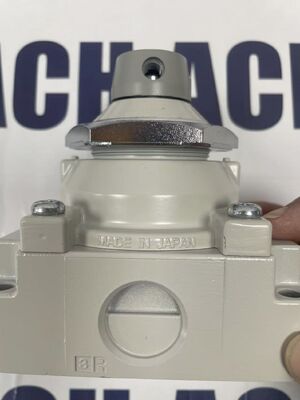

SMC VH432-04 5/3 솔레노이드 밸브 | 3 위치, 5 포트, 1/4" NPT, 24V DC, 4W 사양

큰 이미지 : SMC VH432-04 5/3 솔레노이드 밸브 | 3 위치, 5 포트, 1/4" NPT, 24V DC, 4W 사양 최고의 가격

제품 상세 정보:

원래 장소:	JP
브랜드 이름:	SMC
인증:	ATEX
모델 번호:	VH432-04
문서:	ACH-AB-P+F-E+H-IFM-ASCO-YOK...WA.pdf

결제 및 배송 조건:

최소 주문 수량:	1
가격:	협상 가능
포장 세부 사항:	판지 상자
배달 시간:	협상 가능
지불 조건:	T/T, XT, Alipay
공급 능력:	한 달에 100pc

상세 제품 설명

전원공급장치:

12-30V DC(2선)

주변 온도:

-40 ° C ~ 80 ° C (-40 ° F ~ 176 ° F)

전기 등급:

범용, 방폭, 본질안전(인증에 따라 다름)

표준 모델에는 ATEX, IECEx, SIL 2가 포함됩니다(특정 등급은 설명서 참조).

강조하다:

SMC 솔레노이드 밸브 3 위치 5 포트

24V DC 솔레노이드 밸브 1/4 NPT

보증이 있는 5/3 솔레노이드 밸브

SMC VH432-04 5/3 솔레노이드 밸브 | 3위치, 5포트, 1/4" NPT, 24V DC, 4W

SMC VH432-04 공압 솔레노이드 밸브 사양. 3위치, 5포트, 중앙 폐쇄형, 1/4" NPT, 24V DC, 4W 코일. 복동 실린더 제어용.

제품개요

그만큼SMC VH432-04는3위치, 5포트(5/3) 공압 솔레노이드 밸브 복동 실린더의 정밀한 제어를 위해 설계된 SMC의 VH 시리즈입니다. 이 모델의 특징은중앙 폐쇄형 구성,1/4" NPT 포트, 작동24V DC, 그리고 소비한다4W 전력. "VH432-04" 명칭은 이 특정 3위치 밸브 구성을 식별합니다. 이 밸브는 자동화, 공작 기계 및 자재 취급 장비에 일반적으로 사용되는 실린더 정지, 고정 또는 정밀한 위치 지정이 필요한 응용 분야에 정확한 중간 위치 제어를 제공합니다.

기술 사양

매개변수	사양
모델 번호	VH432-04
제품 시리즈	SMC VH 시리즈
제품 유형	3위치, 5포트 솔레노이드 밸브(5/3-way)
밸브 구성	5/3, 센터 휴무
포트 크기	1/4"NPT
솔레노이드 수	2(더블 솔레노이드)
작동 유형	직동 솔레노이드
스풀 유형	슬라이딩 스풀
센터 위치	중앙 폐쇄(중앙에서 모든 포트 차단)
작동 압력	0.15~0.7MPa(1.5~7bar, 22~102psi)
최대 압력	1.0MPa(10bar, 145psi)
보증 압력	1.5MPa(15bar, 218psi)
작동 온도	-5°C ~ 50°C(23°F ~ 122°F)
주변 온도	-5°C ~ 50°C(23°F ~ 122°F)
유체 온도	-5°C ~ 50°C(23°F ~ 122°F)
코일 전압	24V DC
전력 소비	4W(솔레노이드당)
듀티 사이클	지속적인 임무
응답 시간	대략. 20ms(켜기/끄기)
유량계수(Cv)	1.0
유효면적(S)	18mm²
포트 스레드	1/4" NPT(암)
씰 재질	NBR(니트릴)
본체 재질	알루미늄 합금
스풀 재질	경질 아노다이징 처리된 알루미늄 합금
수동 재정의	있음(푸시식, 잠금 가능)
표시 등	LED(내장)
전기 연결	DIN 커넥터(표준) 또는 리드선(옵션)
설치	서브 베이스 장착(SY 또는 SZ 시리즈 서브 베이스 필요)
무게	대략. 0.3kg(밸브만, 서브 베이스 없음)
인증	CE, RoHS 규제

참고: 사양은 SMC VH 시리즈 문서를 기반으로 합니다. "VH432-04"는 일반적으로 1/4" NPT, 24V DC 구성을 나타냅니다. 실제 성능은 시스템 조건에 따라 달라질 수 있습니다.

모델 번호 디코딩(VH432-04)

VH: 시리즈 명칭(VH 시리즈 3위치 밸브)
432: 모델 코드(5/3-way, 중앙 폐쇄형, 특정 스풀 설계)
04: 구성 코드(1/4" NPT, 24V DC, 표준 코일)

메모: "VH432"는 3포지션, 5포트 밸브 타입을 나타냅니다. "-04" 접미사는 일반적으로 1/4" NPT 포트와 24V DC 코일을 지정합니다. 다른 접미사는 다양한 포트 크기와 전압을 나타냅니다.

주요 특징

3위치 제어: 실린더 정지를 위한 정밀한 중심 위치 제어 제공
센터 폐쇄형 디자인: 포지티브 실린더 정지를 위해 중앙 위치의 모든 포트를 차단합니다.
이중 솔레노이드 작동: 위치를 유지하려면 지속적인 신호가 필요합니다.
내장 LED 표시기: 솔레노이드 활성화의 시각적 표시
수동 재정의: 잠금장치를 갖춘 푸쉬식 수동조작
낮은 전력 소비: 에너지 효율을 위해 솔레노이드당 4W
컴팩트한 디자인: 고밀도 패널을 위한 공간 절약형 구조
서브 베이스 장착: 별도의 서브베이스로 설치 및 유지관리 용이
넓은 압력 범위: 1.5~7bar에서 작동
직접 작용하는 디자인: 최소 압력 요구 사항 없음

흐름특성

매개변수	값
이력서 가치	1.0
유효면적(S)	18mm²
유량	대략. 공급압력 0.5MPa에서 350l/min(ANR)
누출	< 100cm³/min(0.5MPa에서)

포트 구성

포트	기능	연결
1	공급(P)	압축공기 입구
2	출력(A)	실린더 포트 A로
3	배기(EA)	포트 A에서 배출
4	출력(B)	실린더 포트 B로
5	배기(EB)	포트 B에서 배출

일반적인 응용 분야

공작 기계: 툴링 및 고정 장치의 정밀 위치 지정
자재 취급: 환승 장치의 정지 제어
자동화 장비: 조립 작업을 위한 중간 위치 유지
포장 기계장치: 제품 포지셔닝 제어
클램핑 장치: 작업물을 안전하게 고정
테스트 장비: 테스트 설비의 정확한 위치 지정
목공 기계: 피드 및 포지셔닝 제어
섬유 기계: 원단 핸들링의 정밀한 제어
필요한 모든 애플리케이션 복동 실린더의 정확한 중간 위치 제어

중요한 기술 노트

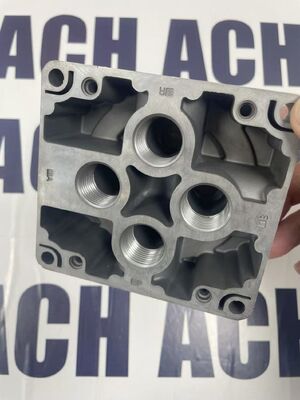

필수 기반: 이 밸브는별도의 서브 베이스가 필요합니다. (SMC SY 또는 SZ 시리즈) 장착 및 포트 연결용. 밸브 자체에는 포트가 없습니다.
중앙 위치 동작: 중앙 위치(두 솔레노이드 모두 전원이 차단됨)에서는 모든 포트가 차단됩니다. 부하나 누출이 없으면 실린더는 위치를 유지합니다.
이중 솔레노이드 작동: 두 솔레노이드는 모두 순간적입니다. 밸브를 A 또는 B 위치에 유지하려면 지속적인 신호를 적용해야 합니다. 두 솔레노이드의 전원이 차단되면 밸브는 중앙으로 돌아갑니다.
공기질: 깨끗하고 윤활되거나 윤활되지 않은 압축 공기를 사용하십시오. 무윤활 공기를 사용하는 경우 나중에 윤활유를 추가하지 마십시오. 40 µm로 여과하고 수분을 제거합니다.
전기적 보호: 유도 부하 보호를 위해 서지 억제기 또는 다이오드를 사용하십시오. 배선 시 현지 전기 규정을 따르십시오.
수동 조작: 설정 및 문제 해결을 위해 수동 재정의를 사용합니다. 수동 오버라이드를 사용할 때 기계 안전을 보장하십시오.
실린더 보유: 중앙 폐쇄형 설계가 위치를 유지하는 동안 실린더 씰 누출로 인해 고부하 응용 분야에는 외부 정지 장치나 브레이크가 필요할 수 있습니다.
흐름 용량: Cv 값(1.0)이 실린더 크기와 필요한 속도에 적합한지 확인하십시오. 실린더가 크거나 속도가 높을수록 유량 용량이 더 높은 밸브가 필요할 수 있습니다.

참고: 이 데이터 시트는 SMC VH432-04 솔레노이드 밸브의 일반 사양을 제공합니다. 전체 치수 도면, 배선 다이어그램, 서브 베이스 선택 및 설치 지침에 대해서는 공식 담당자에게 문의하십시오.SMC VH 시리즈 기술 문서. 항상 특정 제품 버전과 필요한 서브 베이스의 사양을 확인하십시오.
