Servomotor ABB BSMS0400CN00 | 400W, 3000RPM, 1,27Nm, eixo sem chave

Servo motor síncrono ABB BSMS0400CN00. 400W, 1,27Nm, 3000RPM, 230V, IP65, eixo sem chave. Para acionamentos de automação compactos.

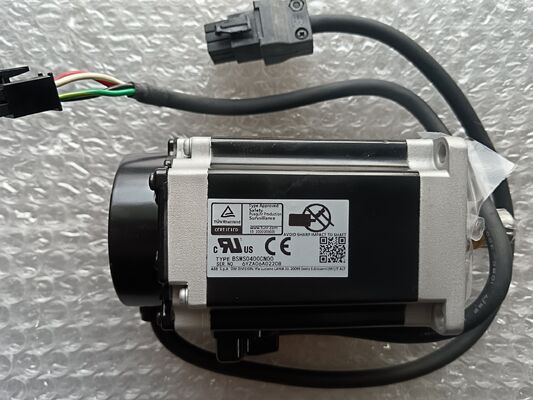

Servo motor síncrono de ímã permanente ABB BSMS0400CN00

O ABB BSMS0400CN00 é um servo motor síncrono compacto e de alto desempenho da série BSM, projetado para controle de movimento de precisão em aplicações de automação com espaço limitado. Ele apresenta um eixo sem chaveta para acoplamento direto e foi projetado para integração perfeita com os servodrives MicroFlex e Combi da ABB.

Principais recursos

• Compacto e leve:Otimizado para alta densidade de potência em um quadro pequeno.

• Eixo sem chave:​ Permite a montagem direta de acoplamentos ou polias sem rasgo de chaveta.

• Resposta dinâmica alta:Baixa inércia do rotor para excelente aceleração.

• Feedback integrado:​ Encoder de alta resolução para controle de posição preciso.

Especificações Técnicas

Decodificação do número do modelo (estrutura típica)

• SBS:​ Identificador de série para servomotores síncronos.

• 04:00:Potência nominal em watts (400W).

• C:Designação do tamanho do chassi/variante mecânica.

• N00:Código específico de opção/configuração (indicando eixo sem chave, feedback padrão, sem freio).

Aplicações Típicas

• Fabricação de semicondutores e eletrônicos

• Pequenas Robóticas e Robôs Delta

• Sistemas de pórtico de precisão

• Automação Laboratorial

• Máquinas de embalagem e pick-and-place

Notas críticas de compatibilidade e seleção

1. Unidade necessária:​ Deve ser emparelhado com um compatívelServo acionamento ABB(por exemplo, MicroFlex e100/e150) que suporta o protocolo de feedback do motor (por exemplo, EnDat).

2. Montagem de eixo sem chave:​ Requer o uso de um acoplamento ou polia tipo fixação projetada para eixos sem chaveta. Verifique o torque de fixação necessário.

3. Sem freio integrado:​ ON00sufixo normalmente indicasem freio de retenção. Para eixos verticais ou aplicações que requerem freio, uma variante diferente (por exemplo, com sufixoPxx) deve ser selecionado.

4. Feedback do codificador:​ Usa um codificador absoluto de última geração. Certifique-se de que a interface de feedback do inversor esteja configurada corretamente.

Nota: As especificações são baseadas nos dados padrão da série BSM para um motor com estrutura de 400 W e 40 mm. Para projeto final consulte sempre o oficialCatálogo de Servomotores ABB BSM​para obter o desenho dimensional exato do BSMS0400CN00, curva de torque-velocidade, pinagem do codificador e instruções de instalação.
