ABB V18345-1010221001 posicionador eletro-pneumático

ABB V18345-1010221001 especificações do posicionador TZIDC. Ação única, bloqueio de falha (falha fechada), 4-20mA HART, IP65. Para controle de válvulas nas indústrias de processo.

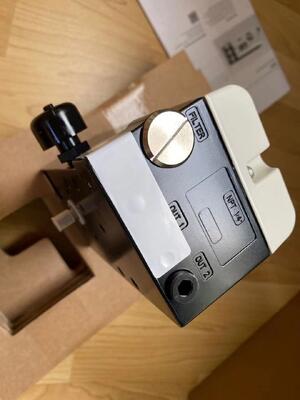

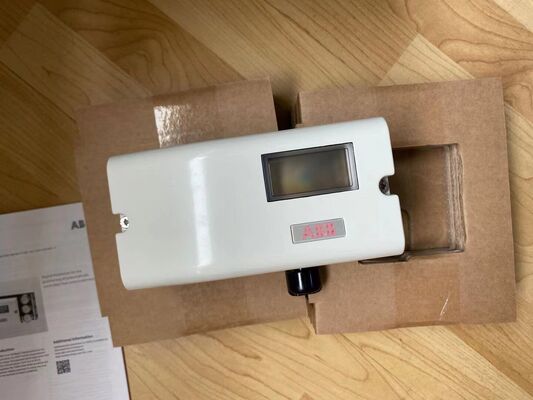

ABB V18345-1010221001 Posicionador eletro-pneumático

O ABB V18345-1010221001 é um posicionador eletro-pneumático da série TZIDC concebido para o controlo preciso de atuadores pneumáticos de acção única.Bloqueio por falha (falha de fechamento)Função de segurança e capacidade de comunicação HART, tornando-a adequada para aplicações que exijam uma operação à prova de falhas em caso de perda de energia ou sinal.

Características fundamentais

• Função de bloqueio de falha:Posição de segurança fechada (FC) em caso de perda de sinal/potência.

• Comunicação HART:Entrada de dois fios de 4-20mA com protocolo HART para configuração e diagnóstico.

• Operação de acção única:Projetado para atuadores de ação única com retorno de mola.

• Construção robusta:Casas de alumínio com classificação IP65 para ambientes industriais.

• Ajuste automático:Baseado em microprocessador com ajuste automático de curso.

Especificações técnicas

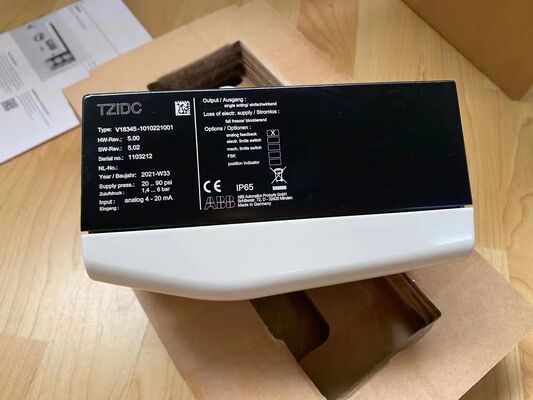

Descodificação do número de modelo (V18345-1010221001)

• V18345:Identificador de série dos posicionadores TZIDC

• 1:Tipo de caixa/montador (1 = caixa de alumínio, IP65)

• 0:Input/comunicação (0 = 4-20mA com HART)

• 1:Proteção contra explosões (1 = sem proteção contra explosões)

• 0:Posição de saída/segurança (0 = de acção única)

• 2:Função de segurança contra falhas (2 = bloqueio de falhas/fechamento de falhas)

• 2:Conexões (2 = fio de cabo 1/2-14 NPT, tubo de ar 1/4-18 NPT)

• 1:Modulos opcionais (1 = configuração padrão)

• 0:Projeto (0 = norma)

• 0:Opções adicionais (0 = padrão)

• 1:Reservado

Diferença fundamental em relação ao V18345-1010121001

A principal diferença é aFunção de segurança contra falhas:

• V18345-1010221001:Bloqueio por falha (fechamento por falha) - fechamento da válvula por perda de sinal/potência

• V18345-1010121001:Reinicialização de segurança (abertura de falha) - abertura da válvula com perda de sinal/potência

Todas as outras especificações técnicas (sinais de entrada/saída, caixa, precisão, etc.) permanecem idênticas entre estas duas variantes.

Aplicações típicas

• Válvulas de controlo em instalações de transformação química

• Sistemas de desligamento de segurança em instalações de petróleo e gás

• Sistemas de tratamento de águas e águas residuais

• Controle de processos que exija a função de segurança fechada por avaria

• Sistema de climatização e automação de edifícios (quando for exigido o fechamento por falha)

Notas importantes de seleção e instalação

1. Compatibilidade do atuador:Este posicionador é concebido para:apenas actuadores de acção únicaVerifique o seu tipo de actuador antes da selecção.

2. Função de segurança contra falhas:A função de bloqueio de falha (falha de fechamento) requer um atuador de ação única com retorno da mola.

3. Configuração necessária:O posicionador requer uma configuração (curva característica, verificação do modo de segurança) utilizando um comunicador HART ou um software de configuração ABB antes da sua colocação em serviço.

4. Qualidade do ar:Requer ar comprimido limpo e seco (ISO 8573-1:2010 [7:44] ou melhor) para assegurar uma operação fiável.

5. Considerações de segurança:Para aplicações críticas para a segurança, verificar a função de segurança mediante procedimentos adequados de ensaio e validação.

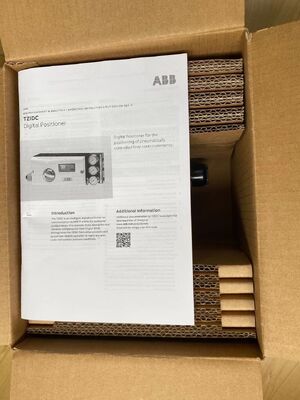

Nota: As especificações baseiam-se nos dados da série TZIDC. A configuração exata para este número de modelo específico inclui a funcionalidade de bloqueio de falhas.,e orientações de instalação, consultar o funcionárioManual técnico do posicionador ABB TZIDCou contactar o apoio técnico da ABB.
