ABB S204-D40 Interruptor de circuito em miniatura 4P 40A D-Type MCB especificações

Especificações do disjuntor miniatura ABB S204-D40. 4-pólio, 40A, curva de viagem tipo D, capacidade de ruptura de 6kA, 230/400V AC. Para sistemas de distribuição industriais e comerciais.

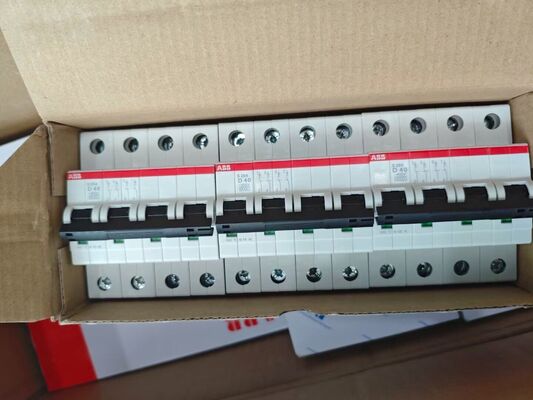

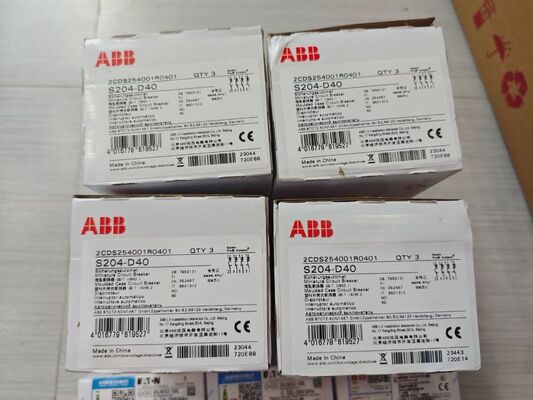

ABB S204-D40 Interruptor em miniatura

O ABB S204-D40 é umDisjuntores de circuito em miniatura de 4 polos (MCB)da série S200, comCaracterística de viagem do tipo DeCorrente nominal de 40 AEste disjuntor térmico-magnético fornece proteção contra sobrecarga e curto-circuito confiável para sistemas de distribuição de 3 fases + neutros em aplicações comerciais e industriais.Com capacidade de ruptura de 6 kA a 400 V AC, assegura uma operação segura nas instalações eléctricas normais.

Características fundamentais

• Configuração de 4 polos:Protege circuitos trifásicos + neutros (L1, L2, L3, N)

• Características do tipo D:Apto para circuitos com correntes de entrada elevadas (motores, transformadores, etc.)

• Corrente nominal 40A:Corrente nominal padrão para aplicações de potência média

• 6kA Capacidade de ruptura:Adequado para a maioria das instalações comerciais e industriais ligeiras

• Instalação de trilhos DIN:Instalação de trilhos DIN de 35 mm padrão para facilitar a integração

• Proteção térmico-magnética:Proteção combinada térmica (sobrecarga) e magnética (curto-circuito)

Especificações técnicas

Decodificação do número de modelo (S204-D40)

• S2:Identificador de série (série S200)

• 04:Número de pólos (4 pólos = 3 fases + neutro)

• D:Característica de deslocamento (tipo D = deslocamento magnético elevado)

• 40:Corrente nominal (40 amperes)

Principais diferenças em relação a outros modelos em comparação com os modelos semelhantes da ABB:

• S204-D40:4P, 40A, tipo D, 6kA (este modelo)

• S204-C40:4P, 40A, tipo C (triplo padrão), 6kA

• S204-D32:4P, 32A, tipo D, 6kA

• S204-D50:4P, 50A, tipo D, 6kA

• S204M-D40:4P, 40A, tipo D, 10kA (capacidade de ruptura superior)

O...Característica de viagem do tipo DÉ o principal diferenciador, tornando este modelo adequado para circuitos com altas correntes de entrada.

Aplicações típicas

• Circuitos do motor:Proteção dos motores trifásicos com correntes de arranque elevadas

• Proteção do transformador:Transformadores de distribuição e de controlo

• Equipamento industrial:Máquinas CNC, compressores, bombas de alta pressão

• Iluminação comercial:Sistemas de iluminação de descarga de alta intensidade (HID)

• Distribuição de energia:3 fases + placas de distribuição neutras em edifícios comerciais

• Sistemas de climatização:Equipamentos de ar condicionado e ventilação

Notas importantes de seleção e instalação

1. Seleção das características da viagem:Os MCBs de tipo D são projetados especificamente para circuitos com altas correntes de entrada (normalmente 10-20 vezes a corrente nominal).Não utilizar para iluminação geral ou circuitos de tomada onde o tipo C é mais adequado.

2. Dimensão do cabo:Assegurar que a secção transversal do cabo seja classificada para uma corrente contínua de pelo menos 40 A. Utilize cabo de cobre de 6-10 mm2 para instalações normais.

3. Coordenação de curto-circuito:Verificar se o dispositivo de protecção a montante (fuseiro ou disjuntor) proporciona uma coordenação adequada.

4. Temperatura ambiente:Pode ser necessária uma redução de temperatura se for instalada a temperaturas ambientes superiores a 40 °C. Consulte as curvas de redução de temperatura do fabricante.

5. Instalação:Montar no trilho DIN padrão de 35 mm. Assegurar o binário adequado nos parafusos terminais (normalmente 2,5-3,0 N · m para cabos de 35 mm2).

6. Pólo Neutro:O quarto pólo é para proteção neutra.

7. Manutenção:Recomenda-se uma inspecção regular.

Nota: As especificações baseiam-se na documentação técnica da série ABB S200 e nas normas do sector.consultar o funcionárioManual Técnico ABB S200ou contactar o apoio técnico da ABB.
