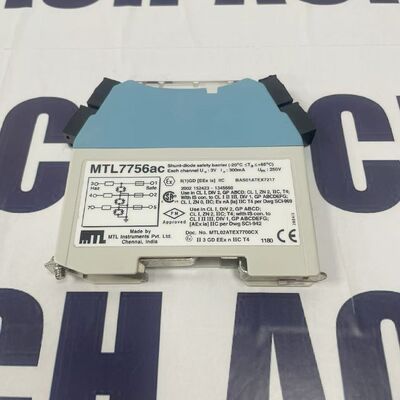

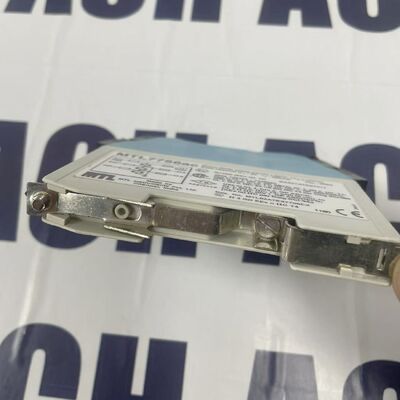

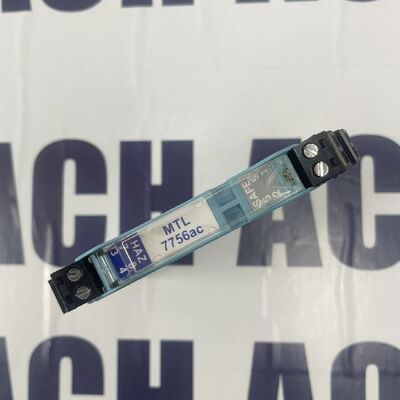

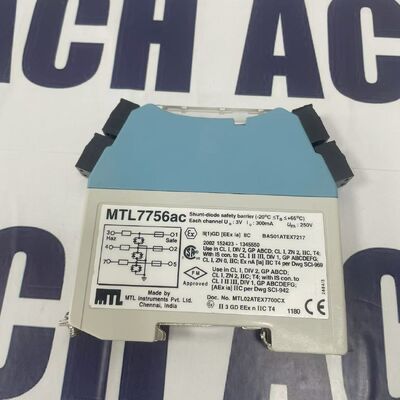

MTL 7756ac Air Conditioner de Combustível 20-35V DC, 24V DC, 500mA, IS Power, IP20 Especificações

Condicionador de energia Fieldbus MTL 7756ac | 20-35 Vcc, 24 Vcc, 500 mA, alimentação IS, especificações IP20

Especificações do condicionador de energia fieldbus MTL 7756ac. Entrada 20-35 Vcc, saída 24 Vcc, 500 mA, segurança intrínseca, IP20. Para redes FOUNDATION Fieldbus e PROFIBUS PA.

Visão geral do produto

OMTL7756acé umcondicionador de energia fieldbusda MTL Instruments, projetado para fornecer energia e condicionamento de sinal para redes FOUNDATION Fieldbus H1 e PROFIBUS PA. Esta unidade aceitaEntrada 20-35V CC, proporciona uma estabilizaçãoSaída 24 VcccomCapacidade de 500mA, e fornecepotência de segurança intrínseca (IS)para instrumentos de campo. A designação "7756ac" identifica este modelo específico na série 7700 de produtos fieldbus da MTL. Este dispositivo permite comunicação confiável e fornecimento de energia para instrumentos de campo em áreas industriais e perigosas, apresentando diagnósticos avançados e proteção de rede.

Especificações Técnicas

Nota: As especificações são baseadas na documentação técnica da série MTL 7756. O modelo “7756ac” inclui aprovações e recursos específicos para aplicações fieldbus. O desempenho real pode variar de acordo com a configuração da rede e as condições de campo.

Decodificação do número do modelo (7756ac)

• 7756:​ Modelo básico (condicionador de energia fieldbus)

• um:Variante de aprovação (certificações específicas para áreas perigosas)

• c:Conjunto de configuração/recurso (normalmente indica recursos de diagnóstico específicos)

Observação:​ O "7756" indica o produto principal - um condicionador de energia fieldbus. Os sufixos "ac" indicam marcações de aprovação específicas e conjuntos de recursos para instalação em áreas perigosas. Diferentes combinações de sufixos indicam diferentes aprovações de agências e recursos opcionais.

Principais recursos

• Condicionamento de energia ativo:Mantém a integridade do sinal e fornece correspondência de impedância

• Potência do segmento de 500mA:​ Suporta vários instrumentos de campo em um único segmento

• Rescisão integrada:Resistor de terminação comutável de 100Ω

• Diagnóstico Avançado:Indicadores LED para energia, integridade do segmento e condições de falha

• Isolamento Galvânico:​ Isolamento de 500 V entre o host e os lados do campo

• Proteção contra curto-circuito:​ Limitação de corrente com recuperação automática

• Ampla faixa de entrada:Entrada de 20-35 Vcc para compatibilidade flexível de fonte de alimentação

• Montagem em trilho DIN:​ Fácil instalação em painéis de controle

• Certificações Globais:Aprovado para uso em áreas perigosas em todo o mundo

• Aprimoramento de sinal:​ Melhora a qualidade do sinal para segmentos de rede mais longos

Especificações da rede Fieldbus

Aplicações Típicas

• Indústrias de Processo:​ Plantas de petróleo e gás, químicas e petroquímicas

• Geração de energia:Controle de caldeira, monitoramento de turbina

• Farmacêutico:​ Controle de processos em áreas perigosas

• Tratamento de Água:​ Monitoramento e controle em áreas classificadas

• Mineração:Redes de instrumentos em aplicações subterrâneas

• Marinho:Instrumentação de plataforma offshore

• Qualquer rede FOUNDATION Fieldbus H1 ou PROFIBUS PAExigindo condicionamento de energia e proteção de áreas perigosas

Notas Técnicas Importantes

1. Aprovações de áreas perigosas:O 7756ac possui aprovações específicas ATEX/IECEx/FM/CSA. Verifique se as certificações da unidade correspondem à classificação de área perigosa do seu local de instalação.

2. Fonte de energia:​ Requer uma fonte de alimentação separada de 20-35 Vcc. A fonte de alimentação deve ser classificada para o consumo total de corrente de todos os dispositivos no segmento fieldbus.

3. Projeto de rede:​ O projeto adequado da rede fieldbus é essencial. Calcule a queda de tensão e os requisitos de energia para todos os dispositivos de campo. O comprimento máximo do segmento depende do tipo de cabo, número de dispositivos e consumo de energia.

4. Rescisão:Garanta a terminação adequada em ambas as extremidades do segmento fieldbus. O 7756ac fornece uma terminação – a outra extremidade deve ser terminada no último dispositivo ou com um terminador separado.

5. Aterramento:​ Siga as recomendações de aterramento do fabricante. Normalmente, a blindagem do fieldbus deve ser aterrada apenas em um ponto (geralmente no condicionador de energia).

6. LEDs de diagnóstico:Monitore o status do LED para solução de problemas:

   • Potência (Verde):Potência de entrada presente

   • Segmento OK (Verde):Comunicação Fieldbus ativa

   • Falha de segmento (vermelho):Curto-circuito, sobrecarga ou falha de comunicação

7. Instalação:​ Instale em gabinete apropriado. IP20 oferece proteção limitada contra poeira e umidade.

Nota: Para obter diretrizes completas de instalação, diagramas de fiação, procedimentos de projeto de rede e informações detalhadas de certificação, consulte o oficialManual Técnico da Série MTL 7756. Sempre verifique se as aprovações do modelo específico atendem aos requisitos da sua área perigosa.
