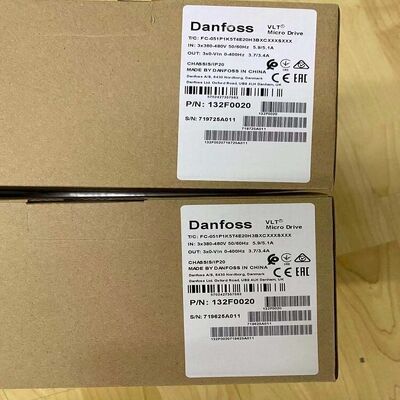

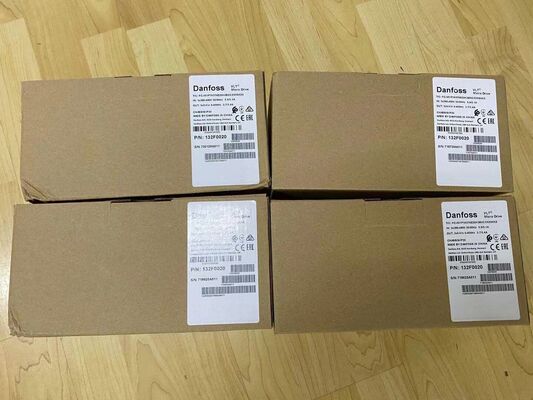

Danfoss FC-051P1K5T4E20H3BXCXXXSXXX VFD | 1,5 kW, 380-480V, 3-fase, IP20, Ingebouwde EMC

Danfoss FC-051P1K5T4E20H3BXCXXXSXXX VFD.

Danfoss FC-051P1K5T4E20H3BXCXXXSXXX frequentiekonverter volledige specificaties. 1,5 kW, 380-480V 3-fase, 3.6A, IP20, ingebouwde EMC-filter, chassis. Complete VLT Micro Drive configuratie.

Productoverzicht

De...Danfoss FC-051P1K5T4E20H3BXCXXXSXXXis een volledige volgordecode voor eenVLT® Micro Drive FC-051 frequentieomvormer, geconfigureerd voor industriële driefasige energietoepassingen.1.5 kW (2 pk) vermogen, aanvaardt380-480V driefasige wisselstroominvoer, levert3.6A uitgangsstroom, en omvat eeningebouwde EMC-filter (categorie C3)In de bestelcode wordt de configuratie nauwkeurig gedefinieerd: "FC-051" is de serie en het achtervoegsel geeft het vermogen van 1,5 kW, de 3-fasen 380-480V-toevoer, het IP20-chassis, de standaard I/O en het EMC-filter aan.Deze compacte VFD biedt betrouwbare sensorloze vectorbesturing voor motoren in industriële machines, ventilatoren en pompen.

Technische specificaties (ontcijferd uit de ordercode)

Opmerking: de specificaties zijn ontcijferd uit de standaard Danfoss FC-051-bestelcode structuur.De afmetingen en het gewicht zijn ongeveer voor dit formaat.

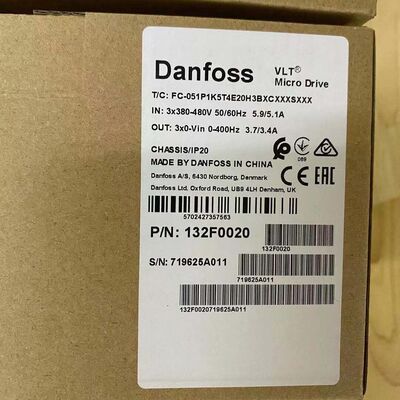

De code van de bestelling wordt gedecodeerd (FC-051P1K5T4E20H3BXCXXXSXXX)

• FC-051:Serie (VLT Micro Drive FC-051)

• P1K5:Vermogen (1,5 kW)

• T4:Stroomvoorziening (380-480V, 3-fase)

• E20:Behuizing (IP20/UL1, chassis)

• H3:Beheersoptie (digitaal/analoog I/O + RS-485)

• BX:RFI-filter (ingebouwd, EMC-categorie C3)

• C: Ja.Rem (geen ingebouwde remhelikopter)

• X:Verwarmingsboei (standaard)

• X:Controleplaats (geïntegreerd)

• X:Besturingskabel (niet inbegrepen)

• SX:Stroomkabelkit (niet inbegrepen)

• XX:Handleiding (Engels gedrukt)

Belangrijkste kenmerken (afhankelijk van de configuratie)

• 1.5 kW Nominaal vermogen:Voor 2 pk motorbesturing op driefasevoeding.

• Invoer van 400 V in drie fasen:Standaard voor industriële en commerciële toepassingen (bereik 380-480V).

• Ingebouwde EMC-filter (categorie C3):Vermindert elektromagnetische interferentie voor naleving in industriële omgevingen (eerste omgeving).

• Sensorloze vectorcontrole (VVC+):Biedt een hoog startmoment en een goede snelheidsregeling zonder encoder.

• Standaard I/O:2 analoge ingangen, 1 analoge uitgang, 4 digitale ingangen, 1 relaisuitgang en RS-485 voor basisconnectiviteit voor automatisering.

• Geïntegreerd bedieningspaneel:Ingebouwd grafisch lokaal bedieningspaneel (LCP) voor installatie, monitoring en besturing.

• Compact chassisontwerp:Bespaart ruimte in de kast.

• Koeling zonder ventilator:Stil en betrouwbaar zonder bewegende onderdelen.

• Applicatie macros:Voorgeconfigureerde instellingen voor pompen, ventilatoren en basismachines.

Belangrijke technische aantekeningen

1. Invoervermogen:Het vereist eendriefasig380-480V, 50/60 Hz voeding.

2. Motorcompatibiliteit:Voor standaard driefasige wisselstroom-inductiemotoren: zorgt ervoor dat de motorspanning op de naamplaat overeenkomt met de uitvoerconfiguratie van de aandrijving (typisch 400V Δ/690V Y voor dit invoerbereik).

3. Verplichting inzake de omheining:Dit is een chassis eenheid (IP20).moetmoeten worden geïnstalleerd in een industrieel omhulsel met een passende inschrijving om de veiligheid te waarborgen, het binnendringen van verontreinigende stoffen te voorkomen en aan de vereiste IP-kwalificatie te voldoen.

4. EMC-naleving:De ingebouwde C3-filter ondersteunt de naleving van de voorschriften voor industriële omgevingen.en metalen kastbevestiging.

5. Dynamisch remmen:Deze variant (code "C") heeftgeen ingebouwde remkopVoor het remmen met hoge traagheid of bij overzichtsbelastingen is een externe remweerstand en een optionele remschermmm (indien vereist voor het vermogen) nodig.

6. Thermisch beheer:Er moet voldoende vrije ruimte rondom de aandrijving zijn voor ventilatie zoals aangegeven in de installatiehandleiding.

7. Kabels en toebehoren:Deze bestelcode omvat geen extra kabels, maar moet afzonderlijk worden aangeschaft op basis van de eisen van de installatie.

8. Veiligheid:De aandrijving moet worden geïnstalleerd en in gebruik genomen door gekwalificeerd personeel in overeenstemming met de lokale elektrische codes en voorschriften.

Opmerking: dit specificatieblad wordt gegenereerd door de publieke ordercode Danfoss FC-051 te decoderen.en volledige parameterbeschrijvingen, raadpleeg altijd de ambtenaarDe in de bijlage bij Verordening (EG) nr. 1272/2008 vermelde technische specificaties zijn van toepassing.20.YY.41)enProgrammeringsgids (MG.20.YY.51)van toepassing op de specifieke hardware- en softwareversie van deze schijf.
