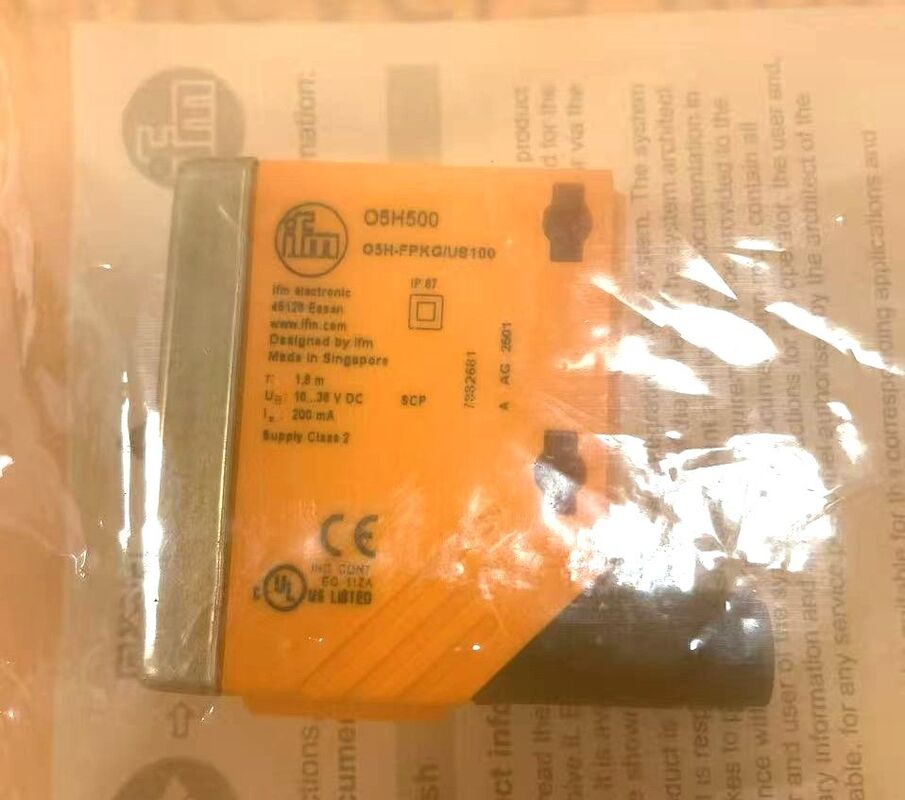

IFM O5H500. Capteur de réflexion diffuse avec suppression du fond.

Vue d'ensemble du produit

Le...Le produit doit être présenté dans les conditions suivantes:est un capteur photoélectrique à réflexion diffuse de haute performance conçu pour des applications d'automatisation industrielle.Ce capteur compact dispose d'une technologie de suppression de fond et d'une source de lumière rouge visible (longueur d'onde 624 nm), ce qui le rend idéal pour la détection d'objets dans divers environnements industriels.L'O5H500 offre des performances fiables dans des conditions difficiles .

Principales caractéristiques

• Technologie de suppression du fond- Détection d'objets précise avec suppression de fond

• Source de lumière rouge visible- longueur d'onde de 624 nm pour un alignement et une configuration faciles

• Rating de protection élevé- IP67 pour les environnements industriels difficiles

• Large portée de détection- Capacité de détection de 50 mm à 1800 mm

• Sortie programmable- configurable en mode allumée/obscurcie

• Conception compacte- dimensions de 56 x 18,2 x 46,8 mm pour les applications à espace réduit

• Fonction d'enseignement- Paramétrisation facile avec fonction de verrouillage électronique

Spécifications techniques

Caractéristiques de performance

Distance de détection par type d'objet

Caractéristiques des points lumineux

• Diamètre du point lumineux: 50 mm (dans une plage de 1000 mm)

• Temps de réponse: Convient pour les applications à grande vitesse

• Répétabilité: Détection de haute précision

Spécifications électriques

• Type de sortie: PNP, mode allumage/obscurcissement programmable

• Protection contre le court-circuit: type pulsé avec protection contre la surcharge

• Protection contre la polarité inverse- Oui.

• Protection contre la surcharge- Oui.

• État de commutation: 1 x indicateur LED (jaune)

Spécifications mécaniques

• Matériel de logement: PA (boîtier), acier inoxydable (bézel), TPU (interface utilisateur)

• Matériau de la lentille: PMMA

• Montage: boîtier rectangulaire à filetage

• Connexion: connecteur M12, à 4 broches

• ProtégerPour les véhicules à moteur électrique, la valeur de l'éclairage doit être supérieure à:

• Le couple de serrage: Max. 2 Nm (lorsqu'on utilise une vis de montage M5)

Fonctions spéciales

• Fonction d'enseignement: Paramétrisation facile des points de commutation

• Fermeture électronique: empêche les changements accidentels de paramètres

• Affichage à LED: Indication visuelle de l'état et du fonctionnement du commutateur

• Sortie programmable: mode allumage/obscurcissement configurable

Applications

• Traitement des matériaux- Détection d'objets sur convoyeurs et lignes d'emballage

• Systèmes d'automation- Détection de la position dans les équipements de fabrication

• Industrie de l'emballage- Vérification de la présence du produit

• Aliments et boissons- Applications hygiéniques (variantes spécifiques disponibles)

• Contrôle des processus- Surveillance du niveau et comptage des objets

• La robotique- Systèmes de vision mécanique et de guidage

Conformité environnementale

• Conformité EMC: EN 60947-5-2

• Protection contre les intrusions: IP67 (à l'abri de la poussière et protégé contre l'immersion)

• Température de fonctionnement: -25°C à 60°C

• Température de stockage: -40°C à 100°C

• Classe de protection: II

Autres caractéristiques

• Alignement simple: lumière rouge visible pour une installation et un alignement faciles

• Montage polyvalent: Large gamme de composants du système pour un montage sécurisé

• Configuration permettant de gagner du temps: La fonction Teach réduit le temps d'installation et de configuration

• Des performances fiables: Matériaux de haute qualité et construction pour une longue durée de vie

Exigences relatives à l'installation

• Énergie: 10 à 36 V de courant continu, classe 2 SELV/PELV

• Montage: Assurer un alignement approprié avec les objets cibles

• Conditions environnementales: Évitez la lumière directe du soleil et la lumière ambiante excessive

• Connexion par câble: connecteur M12 avec code A
