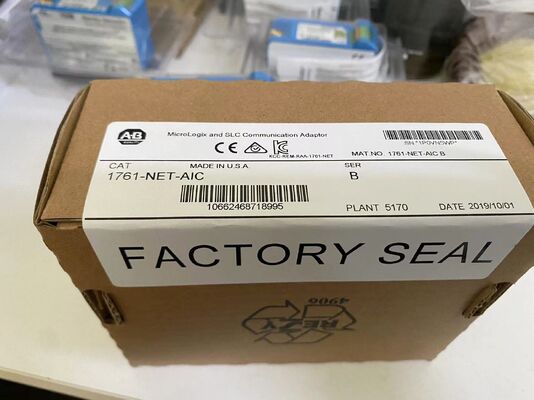

Allen-Bradley 1761-NET-AIC Convertisseur d'interface réseau DH-485, RS-232/422/485, 19.2K Spécifications de Baud

Allen-Bradley 1761-NET-AIC Convertisseur d'interface réseau DH-485, RS-232/422/485, 19.2K Spécifications de Baud

Les spécifications du convertisseur d'interface réseau Allen-Bradley 1761-NET-AIC. convertisseur DH-485 à RS-232/422/485, 19,2 K baud, 24 V CC, IP20. pour la communication de réseau industriel.

Vue d'ensemble du produit

Le...Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient respectées.est unconvertisseur d'interface réseauCe module est conçu pour fournir une connectivité entre différents protocoles de réseaux industriels.Signals réseau DH-485etcommunication en série standard RS-232/422/485, fonctionnant à une hauteur maximale de19.2K baud. La désignation "1761" indique la série d'accessoires MicroLogix, "NET-AIC" spécifie le convertisseur d'interface avancée réseau.Cet appareil compact permet la communication entre les PLC Allen-Bradley utilisant le protocole DH-485 et les appareils utilisant des interfaces série standard, tels que les HMI, les systèmes SCADA, les ordinateurs et autres équipements industriels.

Spécifications techniques

Note: Les spécifications sont basées sur la documentation technique de la série 1761 d'Allen-Bradley.Les spécifications réelles peuvent varier légèrement selon le lot de production.

Décodage du numéro de modèle (1761-NET-AIC)

• 1761:Désignation de la série (série d'accessoires MicroLogix)

• Le code de l'émetteur:Type de produit (NET = réseau, AIC = convertisseur d'interface avancée)

Nom de l'organisme:La désignation "NET-AIC" indique spécifiquement le convertisseur d'interface avancée pour la conversion de protocole réseau.Cet appareil est couramment utilisé pour connecter les réseaux Allen-Bradley DH-485 à des appareils série standard ou pour convertir entre différents protocoles série.

Principales caractéristiques

• Conversion du protocole:Conversions entre les protocoles DH-485 et RS-232/422/485

• Normes de série multiples:Prend en charge les interfaces RS-232, RS-422 et RS-485

• Opération à grande vitesse:Jusqu'à 19,2 K de débit de données en baud

• Isolement électrique:Isolement RMS de 500 V entre les côtés réseau et série

• Large portée de puissance:Accepte une alimentation en courant continu de 24 V ou en courant alternatif de 85-265 V

• Indicateurs d'état des LED:Indication visuelle de la puissance, de l'activité du réseau et de l'activité en série

• Montage souple:Options de montage sur rails ou panneaux DIN

• Configuration facile:Configuration du commutateur DIP pour les réglages de débit baud et de protocole

• Grade industriel:Conçus pour les environnements industriels difficiles

• Conception compacte:Emplacement efficace pour l'installation du panneau de commande

• Connexions de bloc de bornes:Des terminaux à vis pour un câblage fiable

Spécifications de communication

Applications typiques

• Communication avec le PLC:Connexion de MicroLogix, SLC 500, PLC-5 à des ordinateurs ou à des HMI

• Coupe de réseau:Connexion de réseaux DH-485 à Ethernet par convertisseurs série-Ethernet

• Intégration SCADA:Interface entre les réseaux DH-485 et les systèmes SCADA

• Connectivité HMI:Connexion des HMI aux réseaux DH-485 Allen-Bradley

• Conversion du protocole:Conversion entre différents protocoles série (RS-232 à RS-485)

• Intégration du système hérité:Connexion des équipements Allen-Bradley plus anciens à des systèmes modernes

• Enregistrement des données:Interface pour les systèmes d'acquisition de données

• Interface de programmation:Port de programmation alternatif pour les appareils DH-485

• Isolement du réseau:Isolement des segments de réseau pour le dépannage ou les tests

Notes techniques importantes

1. Configuration du réseau:Le réseau DH-485 nécessite une terminaison correcte (150Ω résistance) aux deux extrémités du réseau.

2. Réglage du taux de Baud:Tous les périphériques du réseau DH-485 doivent être réglés sur le même débit baud.

3. Le câblage:Utilisez un câble protégé approprié pour les connexions réseau.

4. Énergie électrique:Le module accepte soit 24 V CC, soit 85-265 V CA. Ne pas appliquer les deux sources d'alimentation simultanément.

5. Isolement:L'isolation de 500 V entre le réseau et les côtés série offre une protection contre les boucles de terre et le bruit électrique.

6. Résultats de la vérificationPour le fonctionnement RS-232, il peut être nécessaire d'utiliser un câble de modem nul ou des changeurs de sexe selon le dispositif connecté.

7. Pour les véhicules à moteur à combustionPour le fonctionnement RS-422/485, des résistances de terminaison appropriées (typiquement 120Ω) sont nécessaires aux deux extrémités du réseau.

8. Conditions environnementales:Installez-le dans un boîtier approprié pour la protection.

9. Diagnostique:L'indicateur LED fournit des informations de base sur l'état. La LED de puissance verte indique la puissance appropriée. La LED de réseau clignotante indique l'activité des données.

Remarque: Pour obtenir des instructions complètes d'installation, des schémas de câblage, des instructions de configuration et des données techniques détaillées, consultez leManuel de l'utilisateur Allen-Bradley 1761-NET-AICVérifiez toujours auprès du fabricant la configuration exacte du numéro de modèle, car des variations de notation peuvent survenir.
