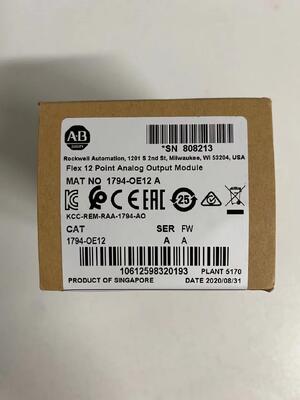

Module de sortie FLEX I/O Allen-Bradley 1794-OE12 | 12 canaux, 4-20mA/0-20mA, 12 bits, IP20 - Caractéristiques

Allen-Bradley 1794-OE12 FLEX module d'entrée/sortie 12 canaux, 4-20mA/0-20mA, 12 bits, spécifications IP20

Les spécifications du module de sortie analogique d'entrée/sortie Allen-Bradley 1794-OE12 FLEX. Sortie analogique de 12 canaux, 4-20mA/0-20mA, résolution de 12 bits, IP20. Pour le contrôle de processus industriels.

Vue d'ensemble du produit

Le...Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne.est unModule de sortie analogique à 12 canauxCe module fournit des informations détaillées sur les systèmes d'exploitation et de contrôle des processus industriels.12 canaux de sortie configurablesle soutienSignal de courant de 4 à 20 mA et de 0 à 20 mA, avecRésolution 12 bits, et se connecte àModules d'adaptateur I/O FLEXLa désignation "1794" indique la série de modules FLEX I/O, "OE12" spécifie la configuration de sortie analogique à 12 canaux.les actionneurs, entraînements et autres dispositifs de contrôle de processus dans les systèmes d'E/S distribués.

Spécifications techniques

Note: Les spécifications sont basées sur la documentation technique de la série Allen-Bradley 1794.Les spécifications réelles peuvent varier légèrement selon le lot de production.

Numéro de modèle Décodage (1794-OE12)

• 1794:Désignation de la série (série de modules I/O FLEX)

• OE12:Type de module (OE = sortie analogique, 12 = 12 canaux)

Nom de l'organisme:Le préfixe "OE" indique la fonctionnalité de sortie analogique. Le "12" spécifie 12 canaux de sortie. Il s'agit d'un module de sortie haute densité conçu pour des applications nécessitant plusieurs sorties de contrôle.Ce module nécessite un adaptateur I/O 1794 FLEX (1794-AENT), 1794-ASB, etc.) et la base du terminal (1794-TB3G/TB3S) pour le fonctionnement.

Principales caractéristiques

• 12 Canaux de sortie:Douze canaux de sortie analogique en conception compacte

• Sorties configurables:Chaque canal configurable pour une plage de 4 à 20 mA ou de 0 à 20 mA

• Résolution 12 bits:Résolution de 4096 étapes pour les applications de contrôle

• Une grande précision:± 0,1% de précision de la portée

• Réponse rapide:1 ms à 90% de la valeur finale

• Protection contre le court-circuit:Limitation du courant avec récupération automatique

• Indicateurs de statut:Statut de la LED pour l'état du module et du canal

• Les terminaux amovibles:La base du terminal permet un câblage et une maintenance faciles

• Conception à haute densité:Douze canaux dans une empreinte compacte

• Grade industriel:Conçus pour les environnements industriels difficiles

• Certificats internationaux:Autorisations de plusieurs agences pour une utilisation mondiale

• Facile à intégrer:Plug-and-play avec le système FLEX I/O

Caractéristiques de sortie

Applications typiques

• Contrôle du processus:Position des vannes de commande dans les procédés chimiques

• Contrôle du débit:Contrôle analogique des vannes de régulation de débit

• Contrôle de la température:Signal de commande aux régulateurs de température

• Contrôle du niveau:Contrôle des soupapes de régulation du niveau

• Régulation de la pression:Contrôle des soupapes régulatrices de pression

• Contrôle de vitesse:Référence de vitesse analogique pour les entraînements à fréquence variable

• Contrôle de position:Contrôle des soupapes proportionnelles

• Contrôle du rapport de mélange:Contrôle des taux d'alimentation des ingrédients

• Contrôle du pH/conductivité:Contrôle des pompes de dosage chimique

• Instruments d'analyse:Signaux de commande pour les analyseurs de processus

Notes techniques importantes

1. Exigences du système:Requiert un module d'adaptateur I/O 1794 FLEX (1794-AENT, 1794-ASB, etc.) et une base de terminal (1794-TB3G ou TB3S).

2. Les besoins en énergie:Assurer une capacité d'alimentation suffisante pour l'adaptateur et tous les modules d'E/S connectés, en tenant compte des besoins en énergie des dispositifs de terrain.

3. Configuration de sortie:Chaque canal est configurable indépendamment par logiciel pour une portée de 4 à 20 mA ou de 0 à 20 mA. La configuration est stockée dans la mémoire de l'adaptateur.

4. Résistance à la charge:Vérifiez que l'impédance du dispositif connecté est dans la plage spécifiée (0-750Ω pour 4-20mA, 0-1000Ω pour 0-20mA).

5. Le câblage:Utilisez des câbles en paire torsadés et blindés pour les signaux analogiques.

6. Protection contre le court-circuit:Les sorties sont protégées contre les courts-circuits avec limitation du courant et récupération automatique.

7. Conditions environnementales:Installez-le dans un boîtier approprié pour la protection.

8. Configuration du module:Requiert une configuration dans un logiciel de programmation (Studio 5000, RSLogix 5000) pour un bon fonctionnement.

9. Densité des canaux:Avec 12 canaux, prenez en considération la dissipation de chaleur et les besoins en énergie, en particulier lorsque vous utilisez tous les canaux au courant maximal.

Remarque: Pour obtenir des instructions complètes d'installation, des schémas de câblage, des instructions de configuration et des données techniques détaillées, consultez leManuel technique de la série 1794 d'Allen-BradleyVérifiez toujours auprès du fabricant la configuration exacte du numéro de modèle, car des variations de notation peuvent survenir.
