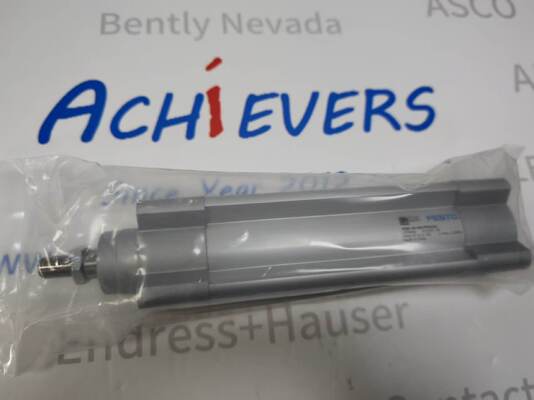

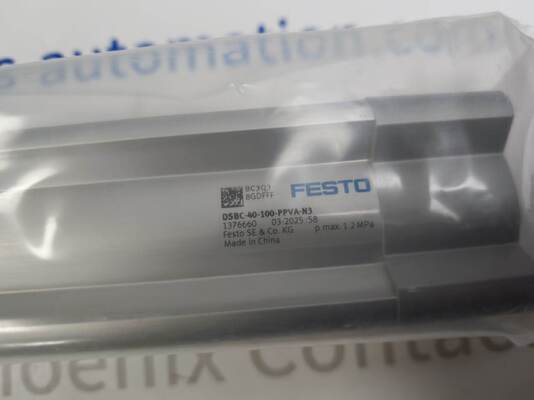

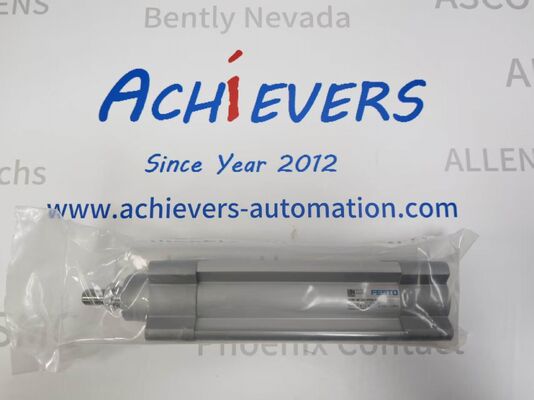

Festo DSBC-40-100-PPVA-N3 | Cylindre ISO 15552, alésage 40 mm, course 100 mm, coussin d'air PPV, fente de proximité N3

Festo DSBC-40-100-PPVA-N3 | ISO 15552 Cylinder 40mm Bore 100mm Stroke, PPV Air Cushion, N3 Proximity Slot
Festo DSBC-40-100-PPVA-N3 | ISO 15552 Cylinder 40mm Bore 100mm Stroke, PPV Air Cushion, N3 Proximity Slot Festo DSBC-40-100-PPVA-N3 | ISO 15552 Cylinder 40mm Bore 100mm Stroke, PPV Air Cushion, N3 Proximity Slot Festo DSBC-40-100-PPVA-N3 | ISO 15552 Cylinder 40mm Bore 100mm Stroke, PPV Air Cushion, N3 Proximity Slot

Image Grand :  Festo DSBC-40-100-PPVA-N3 | Cylindre ISO 15552, alésage 40 mm, course 100 mm, coussin d'air PPV, fente de proximité N3 meilleur prix

Détails sur le produit:
Nom de marque: FESTO
Certification: ATEX
Numéro de modèle: DSBC-40-100-PPVA-N3
Document: ACH-AB-P+F-E+H-IFM-ASCO-YOK...WA.pdf
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: Carton
Délai de livraison: Négociable
Conditions de paiement: T/T,XT,ALIPAY
Capacité d'approvisionnement: 100 pièces par mois
Contact
Description de produit détaillée
Alimentation: 1 Température ambiante: -
Évaluation électrique: G Certifications: S
Mettre en évidence:

Cylindre Festo ISO 15552 avec une ouverture de 40 mm

,

cylindre à coussin d'air PPV à course de 100 mm

,

cylindre Festo avec fente de proximité N3

Festo DSBC-40-100-PPVA-N3 | Cylindre ISO 15552, alésage 40 mm, course 100 mm, coussin d'air PPV, fente de proximité N3
Vérin double effet Festo DSBC-40-100-PPVA-N3 ISO 15552. Alésage 40 mm, course 100 mm, coussin pneumatique réglable aux deux extrémités (PPV), piston magnétique, emplacement pour capteur de proximité N3, ports G1/4.

Présentation du produit

LeFesto DSBC-40-100-PPVA-N3est unvérin pneumatique à double effetconforme àISO 15552 (anciennement ISO 6431 / VDMA 24562)norme. Il comporte unAlésage de 40 mm,course de 100 mm,amortissement pneumatique réglable aux deux extrémités (PPV = Pneumatique Cushion Both Ends — Réglable), et un intégrésegment de piston magnétique​ pour la détection de position sans contact. LeSuffixe -N3désigne leRainure standard pour capteur de proximité à fente en T/à fente en C​ le long du canon. Les ports sontG1/4"​ et le filetage de la tige de piston estM12×1,25 mâle.

Spécifications techniques (dimensionnelles et mécaniques)

Paramètre
Spécification
Code modèle​
DSBC-40-100-PPVA-N3​
Diamètre d'alésage​
40 millimètres​
Longueur de course​
100 millimètres​
Filetage de tige de piston​
Mâle M12 × 1,25​
Amorti​
PPV — Amortissement pneumatique réglable aux deux extrémités​
Détection de position​
Oui — Piston magnétique (pour capteurs à rainure en C / rainure en T, N3 = rainure standard Festo)​
Ports​
G1/4"​ (BSPP Femelle)
Style de montage​
De base (trous traversants dans le capuchon avant et trou taraudé de la chape arrière — ISO 15552) — supports de pied/cosse/tourillon en option disponibles

Spécifications techniques (performances et fonctionnement)

Paramètre
Spécification
Action​
À double effet​
Pression de fonctionnement​
0,6 … 10 bars​ (6 bars recommandés pour les valeurs de force du catalogue)
Force théorique à 6 bar​
Avance : ~754 N / Rétraction : ~663 N (compte pour la surface de la tige)
Milieu de fonctionnement​
Air comprimé filtré (ISO 8573-1:2010 Classe 4), lubrifié ou non lubrifié
Température ambiante​
-20 … +80 °C​ (Joints standards : NBR)
Conforme à​
ISO 15552 / VDMA 24562 / NF E49-003​
Matériau (baril/tige/embouts)​
Corps en alliage d'aluminium anodisé dur / tige en acier hautement allié chromé / embouts en aluminium moulé sous pression
Poids (environ)​
~0,95 kg

Principales fonctionnalités

  • Interchangeabilité ISO 15552 :Les dimensions standardisées garantissent un remplacement immédiat pour les cylindres de SMC (série MB), Norgren (RA/802x), IMI (Lintra Plus), etc.
  • Amortissement pneumatique réglable (PPV) :Les coussins réglables à clé hexagonale absorbent l'énergie d'impact en douceur - réglables pour différentes charges utiles/vitesses par rapport aux pare-chocs fixes en élastomère.
  • Piston magnétique + rainure N3 :​ Accepte les capteurs Festo SME/SMT ou SMT-8M à fente en C/en T — aucun perçage ni support n'est nécessaire pour le retour de position finale.
  • Larges options de montage :​ Compatible avec les accessoires de pied (FA/FB), de chape (CA/CB), de tourillon (TC/TB) et de pivot (UB/UF) standard ISO.

Applications

  • Automatisation générale :​ Actionnement de pinces, de poussoirs, d'éjecteurs et de tables élévatrices sur les lignes de conditionnement et d'assemblage.
  • Manutention des matériaux :​ Entraînement de glissières linéaires, de bras de déviation et de cylindres d'arrêt sur des convoyeurs.
  • Skids de processus :​ Marche/arrêt pneumatique pour les actionneurs de vannes, les portes de registre et les sondes d'échantillonnage.
  • Projets de rénovation :​ Remplacement des anciens cylindres ISO 15552 — emplacements d'enveloppe et de port identiques.
Remarque : pourrembourrage élastique (non réglable)voir DSBC-40-100-PA-N3 ; pourflasque avant / chape arrière pré-assemblé​ ajoutez le code du kit de montage approprié (par exemple, DSBC-40-100-PPVA-N3+FB-40 pour la bride avant). Les capteurs de proximité (SME-8M-DS-24V-K…) et les accessoires de montage sont commandés séparément et se clipsent/vissent dans la rainure N3.
