Allen-Bradley 5069-IF8 Compacto 5000 módulo de entrada analógica

Módulo de entrada analógico Allen-Bradley 5069-IF8, 8 canais, 0-20mA/±10V, 16 bits, para medição de sinal de alta densidade.

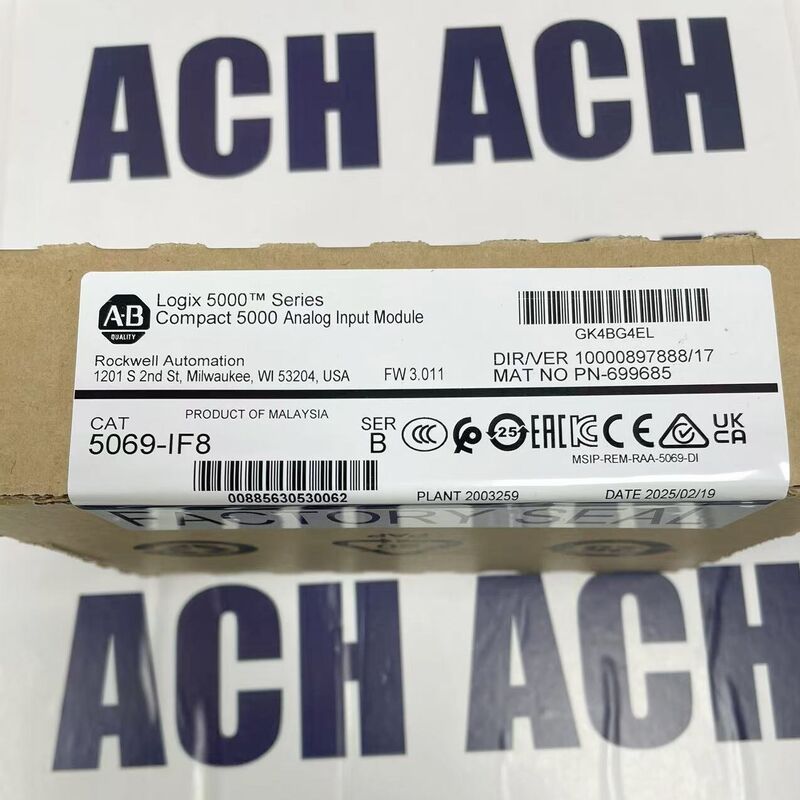

Produto: módulo de entrada analógico Allen-Bradley 5069-IF8 Compact 5000

O Allen-Bradley 5069-IF8 é um módulo de entrada analógico de alta densidade de 8 canais para os sistemas Compact 5000TM e Controllogix 5580.É projetado para a medição precisa de sinais de corrente e tensão de transmissores de campo e sensores.

Características fundamentais

• Alta densidade de canais:Oito entradas analógicas isoladas num único módulo compacto.

• Alta resolução:Resolução de 16 bits para medição precisa em toda a gama.

• Largo intervalo de entrada:Configuração por software por canal para tensão ou corrente.

• Diagnóstico incorporado:Detecção de falhas no nível do canal (quebra de fio, ultrapassagem, subpassagem).

Especificações técnicas

• Número de catálogo:5069-IF8

• Linha de produtos:Compact 5000 I/O

• Tipo de módulo:Entrada analógica, 8 canais

• Sinais de entrada (por canal, configuráveis individualmente):

  • Corrente: 0 a 20 mA, 4 a 20 mA

  • Voltagem: ±10 V, ±5 V, 0 a 10 V, 0 a 5 V, 1 a 5 V

• Resolução:16 bits

• Hora de atualização:4,5 ms por canal (máximo para todos os canais)

• Precisão:±0,05% da escala total (voltagem), ±0,1% da escala total (corrente) a 25°C

• Impedância de entrada:Tensão: 2 MΩ; corrente: 125 Ω

• Isolamento elétrico:500 V AC entre o lado do campo e o bus, 250 V AC entre os canais

• Potência do módulo:24 V de corrente contínua (alimentado através do backplane ou adaptador de comunicação 5069)

• Dissipação de energia:2.4W típico

• Conexão:Bloco terminal removível de parafuso (fornecido)

• Indicadores de estado:LEDs de estado do módulo (OK/FAULT) e de estado do canal

• Largura:30 mm

Função

Este módulo converte sinais analógicos de processo (por exemplo, de transmissores de pressão, temperatura ou fluxo) em valores digitais para o controlador Logix.Cada canal de entrada pode ser configurado de forma independente para a faixa, filtragem, alarmes e formato de dados no software Studio 5000 Logix Designer®.

Aplicações típicas

Utilizados em 5069 racks de E/S para aquisição de sinal analógico de alta densidade em:

• Sistemas de controlo de processos

• Monitorização de máquinas e aquisição de dados

• Processamento por lotes

• Testes e medidas

Nota importante

Este módulo énão é um dispositivo autônomoDeve ser instalado num dispositivo compatível5069 Chassi de entrada/saída, tais como:

• A5069 Chassi de entrada/saída compacto(por exemplo, gateway 5069-AENTR, rack 5069-ECR), ou

• AControlLogix 5580 chassicom a compatibilidade 5069.

O módulo recebe a sua energia operacional através deste chassi.

Nota: As especificações destinam-se à identificação e comparação do produto.consultar as instruções oficiais de instalação dos módulos de E/S Allen-Bradley 5069.
